Вводной щит на 380 вольт промышленный

Распределительный щит на 380 вольт промышленный

Это еще одна статья от проекта Все-электричество. На сегодняшний день промышленным стандартном считается три фазы 380 (400) вольт. Все профессиональное оборудование, которое есть в производстве будет работать именно от этого напряжения. Трехфазная электропроводка будет заводиться на предприятия или в магазины. В время прокладки трехфазной электропроводки может потребоваться инструкция по сборке трехфазного электрощита.

При необходимости у вас также будет возможность на выходе получить 220 вольт. Стоит ли заморачиваться с 380 вольтами в квартире многоэтажного дома однозначного ответа не существует. Для частного дома вы можете провести трехфазную проводку. Здесь размещена информацию, которая даст ответ на вопрос о том, как собрать щит учета электроэнергии 380в своими руками.

Инструкция по сборке трехфазного электрощита

Сначала вам необходимо получить разрешение на подключение к трем фазам. Монтаж ввода будет выполнен в герметическом боксе на наружной стене частного дома. В нем будет установлен трехфазный счетчик и автоматический выключатель.

Возле ввода вам обязательно необходимо организовать устройство заземления. Вводный щит будет опломбирован и свободный доступ будет ограничен. Именно поэтому сначала нужно самостоятельно собрать трехфазный распределительный щиток.

К распределительному щиту необходимо завести 5 – жильный кабель L1, L2, L3, N, и PE. Также вы можете завести 4-х жильный кабель L1, L2, L3 и N. Этот кабель можно использовать если у вас есть схема TN-C-S. Для подключения трехфазного домашнего оборудования следует использовать следующую схему:

Сборка щита учета на 380 вольт выполняется многожильным проводом, который имеет сечение не менее 4 мм. Рекомендуемые цвета это – L1 красный, L2 белый, L3 черный N синий и PE желто-зеленый. Чтобы правильно собрать трехфазный щиток следует внимательно смотреть на защитные устройства. На схеме, которую мы размещали выше представлены четырехполюсные защитные аппараты УЗО с дополнительной клеммой N. В обычных автоматах эта клемма может просто отсутствовать. В щитке устройства необходимо устанавливать на DIN-рейку. Перед прокладкой проводки обязательно изучите, как выполнить разметку проводки.

Эту операцию необходимо выполнить со всеми клеммами. Во время монтажа учтите, что заранее нарезать отрезки не рекомендуется. Это потому что в процессе установки вы заметите что длина отрезка L1 будет намного короче, чем длина отрезка L3. Еще лучше собрать щит используя монтажную трехфазную шину, которая может сэкономить место и свести к минимуму шанс что-то перепутать. Нулевую и шину PE необходимо соединить с корпусом щитка электроэнергии.

Если в квартире или доме нет мощного оборудования, тогда нужно собрать щиток на 380в. Благодаря этому фаза будет равномерно нагружена однофазными потребителями. Пример сборки трехфазного электрощита в частном доме вы можете увидеть ниже:

Читать также:  Маркировка узо и дифференциального автомата

В этой схеме электрического щита фазы будут распределены на отдельную нагрузку через однополюсные автоматы и дифференциальные выключатели. Не следует делать чтобы одна фаза шла на розетки, вторая на выключатели, а третья на другие нужды. Вам необходимо постараться равномерно распределить все нагрузки. Если одна из фаз будет перегружена, тогда можно заметить просадку напряжения. Это явление достаточно часто можно наблюдать в частном секторе. Если вам будет интересно, тогда также можете прочесть про тросовую проводку.

Если ваш сосед включит слишком мощный потребитель, тогда вы сможете увидеть, что ваши лампы накаливания потускнели. Помните, что это процесс называется просадка фазы. У соседей, которые запитаны от других фаз может наблюдаться что лампы светят слишком ярко. Для трехфазной нагрузки перекос будет фатальным. Чтобы избежать этого процесса вам необходимо постараться установить реле контроля фаз и напряжения. Для однофазной сети можно подключить реле напряжения. Проконтролировать правильное распределение нагрузки вы легко сможете с помощью мультиметра, который имеет токовые клещи.

К последнему варианту сборки щита учеты электроэнергии на 380 вольт – смешанный. Когда в домашней сети будут присутствовать трехфазные и однофазные потребители электроэнергии. В этом случае собрать щит можно следующим образом:

уроки по монтажу

Если вы ознакомились с информацией, но ничего не поняли, тогда вам необходимо посмотреть видео, которые помогут понять, как правильно собрать трехфазный щиток. На видео вы сможете увидеть весь порядок сборки.

Это все, что мы хотели рассказать о том, как собрать щит учета электроэнергии 380в своими руками. Как видите, выполнить подключение может практически каждый. Для этого вам необходимо просто получить определенные навыки, которые помогут выполнить монтаж.

Съездив в деревню, посмотрев на ВЛ, исполненные голыми алюминиевыми проводами, а также путем осмотра установив отсутствие заземления на ближайших к моему дому столбах, я принял решение подключаться по системе TT.

Почему система TT? Подробнее можно почитать в материале https://samostroy74.ru/zazemlenie-v-chastnom-dome-380-v . Ну а если кратко, то суть в следующем:

  1. Систему TT рекомендуется применять при неудовлетворительном состоянии питающей воздушной линии электропередач (ВЛ) (старые неизолированные провода ВЛ, отсутствие повторного заземления на опорах).
  2. Система ТТ от TN-C-S отличается только отсутствием соединения между PEN проводником и заземлением дома, т.е. защитный проводник PE заземляется независимо от нулевого рабочего проводника N и запрещена какая-либо связь между ними. Поэтому в схемах обычно PEN обозначается как N, так как PE от PEN мы не получаем.

Внутренние цепи должны быть выполнены с раздельными нулевым защитным и нулевым рабочим (нейтральным) проводниками.

Читать также:  Патрон для дрели быстрозажимной

Рисунки с форума https://www.forumhouse.ru/useralbums/7080/view, там же можно подробнее почитать обсуждение.

Так как я буду подключаться по системе TN/ТТ, из этого и буду исходить при выборе комплектующих для щитка учета электроэнергии. При этом щит я буду собирать таким образом, чтобы в дальнейшем можно было быстро перейти с ТТ на TN-C-S (когда заменят на столбах ВЛ на ВЛИ).

  1. Счетчик 3-х фазный с ЖК-дисплеем
  2. Шкаф с окошком ( для системы ТТ/TT — пластиковый , TN/TT — железный с обязательным заземлением, для уличного шкафа класс защиты не ниже IP54)
  3. Автомат 3-х-полюсный на 25А — 2 шт. (на вводной автомат предусмотреть возможность опломбировки, например, пломбируемый бокс).
  4. Провод СИП (4×16, длиной от опоры до счетчика — надо замерить, лучше с запасом несколько метров)
  5. Анкерный зажим для СИП (ЗАБ) — 2 шт. (один крепится и держит провод на доме, второй на опоре) (если шкаф на опоре, то эти ЗАБ не нужны)
  6. Прокалывающие зажимы СИПхСИП — 4 шт.
  7. Гофра (и крепления для неё) или иную защиту для провода СИП, проходящего по фасаду дома (делать эту защиту или нет, решать Вам)
  8. Провод ВВГ 4×4 или 4×6 длиной 1 метр (т.к. вводной автомат на 25 А, то соединительные провода от вводного автомата до групповых автоматов должны быть сечением не менее 4 кв.мм)
  9. Шуруп-кольцо или иной крюк
  10. Материал для заземления (провод: медь — не менее 10квадратных мм, сталь — не менее 6 квадратных мм; электрод заземления не менее 2,5 м)

Не указаны, но думаю поставить дополнительно:

Купить ВРУ 15 КВТ 380В .

http://e-shkaf.ru/articles/40-tehnologicheskoe-prisoedinenie.htmlАКЦИЯ УСТАНОВКА ТРУБОСТОЙКИ ПОД КЛЮЧ С ДОКУМЕНТАМИ ЗА 18 000 РУБЛЕЙ.

http://eshkaf.ru/album1/продажа-трубостоек Купить трубостойку для самостоятельной установки.

Предлагаем услугу: установка, монтаж, подключение щита учета на трубостойке или столбе, цена под ключ от 21 000 рублей, сюда входит: щит учета, как на фото, трубостойка в сборе, материал и работа.

ВРУ 15 квт 380 в. Состав щита: счетчик Меркурий 230 ART 01 CN четырехтарифный, два автомата 3р 25 а АВВ, шина земля.Цену уточняйте по телефонам 8(499)343-34-17

ВРУ 15 квт 380 в. Состав щита: счетчик Меркурий 230 ART 01 CN четырехтарифный, два автомата 3р 25 а АВВ, шина земля, розетка 220 в, автомат 1р 20 а.Скидки. Звоните.

Щит ВРУ 15 КВТ 380 В собран для Сергиево-Посадского района. Состав щита: счетчик Меркурий 230 многотарифный, автомат 3р 25 а =2шт, шина ноль.

На фото, ВРУ собранное для Одинцовского, Истринского района Московской области.

Читать также:  Сколько тактов в двигателе

Собранный щит с минимальным наборов двух автоматов и счетчика Меркурий 234( со встроенным ограничителем мощности). Опломбирован техником МОЭСК Западные сети.

Вру 15 квт 380 в с УЗО счетчик Меркурий 230. Щит собран для для Дмитровский район, Солнечногорский район, Пушкинский район, Клинский район, Мытищинский район, Ленинский район, Раменский район, Подольский район, Домодедовский район, Ступинский район, Химкинский район, Серпуховской район, Каширский район, Новая Москва. Состав щита: автомат АВВ 3р 25 а селективность 6 ка, УЗО 4р 63 а 300 ма АВВ Германия. Профессиональный щит.

Щит учета собранный для Красногорского и Истринского района, в ТУ прописано, обязательно установка УЗО и счетчика Меркурий 234, со встроенным ограничителем мощности.

Читайте также  Подключение проводов к автоматам в щитке

Щит учета и распределения электроэнергии собран по требованием РЭС Красногорского района. Профессиональный щит.

Состав щита ВРУ 15 Квт на 380 В с УЗО :

1. Вводной автомат трёхфазный 3 р 25 А АВВ.

2. Счетчик электроэнергии Меркурий 230 трёхфазный четырехтарифный .

3. Вводное УЗО АВВ 4 Р 63 А на 300 ma .ПРОТИВОПОЖАРНОЕ УЗО ЗАЩИЩАЕТ ВВОДНОЙ КАБЕЛЬ.

Источник: https://morflot.su/vvodnoj-shhit-na-380-volt-promyshlennyj/

Установка и сборка электрощита, цена и стоимость монтажа

Распределительный щит на 380 вольт промышленный

Компания Sibertek оказывает услуги по монтажу, сборке, установке электрического щитка в Москве и Московской области.  В прайс-листе 2017 и 2018 года указаны цены по сборке электрощита. Точная стоимость сборки электрощита будет известна после осмотра нашим специалистом, который оценит объём работ и особенности объекта.

Типы объектов с которыми работаем по установки электрощитков и распределительных шкафов:

  1. загородных домах и коттеджах;
  2. в квартиры в старых домах, панельные хрущёвки;
  3. в новостройках и при перепланировке;
  4. торговые и офисные помещения.

Термин электрощиток, это бытовое  наименование, габариты электрического щитка небольшие, количество устанавливаемых блоков автоматических выключателей и УЗО небольшое. Силовым или распределительным шкафом уже называется общедомовые или промышленные варианты, как правило, устанавливаемые на пол.

Цена сборки электрощита, стоимость

+ Цена
Навесная установка электрического щита 1500 р. шт.
Встраиваемый монтаж 2500 р. шт.
Электрощиток до 6 модулей 2500 р. шт.
до 12 модулей 3000 р. шт.
до 24 модулей 3500 шт.
до 36 модулей 4000 р. шт.
до 54 модулей 6000 р. шт.
+ Стоимость
Автоматический выключатель 1-фазный 300 р. шт.
Автоматический выключатель 3х-фазный 500 р. шт.
Установка УЗО 400 р. шт.
Пакетный выключатель 600 р. шт.
Дифференциальный выключатель 400 р. шт.
+
Демонтаж старого щита от  1000 р. шт.
+
Пуско-наладка автоматики 50%

Установка электросчётчика

Наименование Цена
Счётчик электроэнергии  1-фазный 2000 р. шт.
Счётчик электроэнергии  3-фазный 2500 р. шт.

.

Что учитывать при выборе электрощита

Основные параметры, которые необходимо учитывать при выборе:

  1. количество устанавливаемых модулей;
  2. наличие секции для доступа без ключа;
  3. степень защиты от влаги IP65, IP68;
  4. материал корпуса пластик или металл;
  5. устойчивость к действия вандалов и расхитителей;
  6. тип установки, навесной или встраиваемый.

Виды электрических щитков:

  1. накладной, навесной, настенный;
  2. встраиваемый
  3. напольный.

Данное устройство имеет несколько названий, объединённых равнозначной функциональностью. Это поможет вам улучшить поиск по интернет-магазинам  через поисковые системы.
Основные названия:

  1. электрощит, электрощиток;
  2. распределительный щит;
  3. щит электрический;
  4. щит силовой;
  5. шкаф распределительный;
  6. шкаф монтажный или силовой.

Отличие щитков

В магазинах вы увидите большой разброс цен на модели электрических щитков похожих по внешнему виду. У вас будет желание сэкономить и купить электрощиток подешевле. Благодаря большому количеству китайских производителей, качество щита может быть очень низким. Чтобы снизить стоимость используют более дешевые материалы, небезопасные по составу и которые имеют защиты от возгорания.

При эксплуатации в квартире или частном доме, как правило, электрощит не подвергается воздействию осадков и перепадам температур. При установке электрощитка в неотапливаемых помещениях или на улице, электрический щиток может быстро потерять товарный вид. Если использован низкокачественный металл, то корпус покроется ржавчиной снаружи и внутри. Корпус потеряет герметичность , DIN рейка будет ржаветь от конденсата. Автоматические выключатели и УЗО нельзя эксплуатировать в таких условиях.

Низкокачественный пластик может потрескаться из-за перепада температур и воздействия солнца, теряется герметичность электрощитка. Если в герметичном электрощите IP68 установлен резиновый или силиконовый уплотнитель низкого качества, то со временем он потеряет свою эластичность. В результате он не будет защищать от попадания влаги внутрь.

Как сэкономить на электрощите

Чтобы общая цена сборки электрощита получилась максимально низкой, вы можете сделать в нашем интернет-магазине дискаунтере Sibertek. Мы обеспечиваем оптовые цены в розницу за счёт большого объёма продаж. Особенно это выгодно для небольших объектов  квартир  и частных домов. Мы сами являемся поставщиками, таким образом вы избавляетесь от наценки магазина, если бы покупали в другом месте. Экономия при покупке составит до 20%.

Проект внутреннего электроснабжения

Перед началом электромонтажных работ необходимо составить проект внутреннего электроснабжения. Он поможет избежать большинства ошибок и точно рассчитать нагрузку на каждую точку электросети 220В.

Цены на проектирование

Наименование Стоимость
Квартиры 90 р/м2
Частные дома, дачи, коттеджи 70 р/м2
Офисные помещения 50 р/м2

Типовой состав проекта:

  1. составление схемы внутреннего и наружного электроснабжения;
  2. план внутренней электропроводки с указанием параметров кабеля и его прокладки;
  3. расположение вводных устройств;
  4. расчёт нагрузки на электросеть;
  5. заземление объекта;
  6. составление схемы автоматических выключателей, УЗО и других блоков;
  7. подбор электросчётчика согласно тарификации вашего поставщика электроэнергии.

Другие услуги по электромонтажу:

Download WordPress Themes FreeDownload Nulled WordPress ThemesPremium WordPress Themes DownloadDownload Premium WordPress Themes Freeudemy paid course free downloadFree Download WordPress Themesudemy paid course free download

Источник: http://Sibertek.ru/blog/elektromontazh/tsena-na-montazh-i-sborku-elektroshhita-stoimost-ustanovki-elektroshhitka.html

Трехфазный щит ABB Mistral IP65.Фотоотчёт.Сборка щитка на 380 Вольт

Распределительный щит на 380 вольт промышленный

Щит ABB Mistral IP65 — новая серия навесных распределительных электрощитов ABB. Щит ABB Mistral IP65 предназначен для применения в быту, имеет степень пылевлагозащищености IP65, то есть щит ABB Mistral65 полностью защищен от проникновения пыли и влаги.

С 2015 года АББ прекращает выпуск щитков старых серий Europa IP55, Europa IP65 и Europa FLY IP65, вместо этих трех серий шкафов АББ, будет одна Мистраль IP65. Что будет безусловно удобно всем и сборщикам щитков и заказчикам.

Щит ABB Mistral65 выпускается от 4 до 72 модулей, разработчиками предусмотрено расширение каждого ряда на один дополнительный модуль. Mistral IP65 выпускается с прозрачными или глухими пластиковыми дверцами, открывать дверцы распределительного щита ABB Mistral IP65 можно в разных направлениях на 180 градусов, справа-налево или слева-направо.

Пример собранного электрического щита ABB Mistral IP65 на 72 модуля.

Щит ABB Mistral IP65 на 48 и 72 модуля комплектуется двумя дверцами, что обеспечивает их более плотное прилегание, обеспечивая высокий класс пылевлагозащищенности IP65. Щит ABB Mistral 65 может дополнительно комплектоваться адаптерами для кабельных каналов, замком для запирания дверцы, навесными петлями для монтажа.

Щит ABB Mistral65. Сборка электрощита пошагово.

Покажу, на примере одного из заказов, как собрать трехфазный щит на 380 Вольт ABB Mistral 65 на 72 модуля. Щиток на 380 Вольт необходимо собрать для двухэтажного коттеджа из бруса. После обсуждения с заказчиком остановились на навесном щите ABB Mistral65 на 72 модуля, хотя правильнее надо было выбирать щит ABB на большее количество модулей, но размеры оставленные заказчиком для монтажа электрощита, позволяли выбрать максимум щит ABB на 72 модуля. Но с учетом дополнительного модуля на каждую дин-рейку в щите ABB, у нас получился щит ABB на 76 модулей.

Следует очень аккуратно открывать картонную коробку щита ABB Mistral65, чтобы не поцарапать ножом дверцу щита ABB. Вынимаю щит ABB Mistral IP65 из упаковочной коробки и кладу его на рабочий стол. Коробку щита ABB убираю в сторонку, чтобы не мешалась, но и чтобы осталась в полной сохранности, т.к. в нее мы упакуем уже собранный щит ABB Mistral65.

Снимаю верхнюю часть корпуса щита ABB с дверцами, открутив 6 саморезов. Верхняя часть щита ABB Mistral65 симметричная, и если при установке обратно, перевернуть ее, то дверцы щита будут открываться в обратную сторону. Устанавливаю в щит ABB Mistral65 держатели клемм и пока в произвольном порядке сами клеммы ABB, чтобы они нам не мешались.

Держатели для клемм в щит ABB Mistral65 заказываются отдельно и имеют разную длину, как и щит ABB Mistral IP65 имеет разное количество модулей. Установить в щит ABB Mistral65 можно четыре держателя клемм, два держателя клемм вверху и два держателя внизу. Клеммы для щита ABB устанавливаются на направляющие держателя клемм.

Снимаются клеммы с держателя достаточно просто, необходимо отогнуть защелки на клеммах и снять их с держателя.

Клеммные блоки также, как и держатели в щит ABB заказываются отдельно. Клеммы для щита ABB выпускают винтовые и пружинные. Голубого цвета для рабочего нулевого проводника N, и зеленого цвета для защитного проводника PE.

Количество контактов для подключения проводов в клеммных блоках 6, 11, 16 ,21 и 26 штук. В нашем щите ABB Mistral65 необходимости в клеммниках для нейтрали не было (автоматы ABB в щите двухполюсные), но по согласованию с заказчиком, я установил 5 небольших винтовых клеммных блоков в щит ABB для нулевого рабочего проводника S6 (на шесть проводов каждый).

Затем откручиваю и вынимаю раму с дин-рейками из щита ABB Mistral65. Расстояние от средних до крайних дин-реек можно уменьшить или увеличить, открутив саморезы и переставив дин-рейки в щите ABB Mistral65 пониже или повыше.

Достаем коробку с комплектующими для нашего щита ABB Mistral65 на 72 модуля. Автоматы, УЗО, рубильники, УЗМ и кросс-модуль уже распакованы мной. Каждая большая коробка с комплектующими — это будущий щит ABB.

Согласно схемы-плана трехфазного щита ABB промаркируем электроприборы, наклеив на них самодельные наклейки.

Наклейки для комплектующих электрощита ABB изготавливаются достаточно просто и дешево. Для этого нам понадобится двусторонний скотч, обычный прозрачный скотч, распечатанные полоски бумаги с маркировкой, металлическая линейка и простой канцелярский нож со сменными лезвиями.

Ножом под линейку нарезаются полоски с маркировкой комплектующих для щита ABB (можно резать не очень ровно), затем наклеиваются на одну из липких сторон двустороннего скотча, а сверху наклеиваем прозрачный скотч, и затем уже ровно, строго под линейку обрезаем. Ну и затем отклеивая вторую сторону двустороннего скотча клею маркировку на комплектующие для щита ABB Mistral65, в соответствии с планом трехфазного распределительного щита ABB.

Читайте также  Сборка распределительного щита 380В

Кому-то этот процесс может показаться нудным, да и просто ненужным, т.к. многие электромонтажники подписывают комплектующие в щит ABB обычным маркером, но мне нравится, когда все аккуратно. К тому же, когда маркирую комплектующие для щита ABB, я все электроприборы беру в руки, осматриваю, прощупываю, включаю и выключаю их, тем самым определяя целостность и пригодность комплектующих для щита ABB. Но необходимо отметить, до настоящего времени каких-либо проблем с модульной продукцией ABB не возникало, все-таки фирма надежная.

Схема-план. Щит ABB Mistral IP65 на 72 (76) модуля.

Схема трехфазного электрощита ABB для частного дома из бруса у нас не очень сложная. Вводная группа электрощита состоит из вводного рубильника ABB, трехфазного индикатора напряжения, кросс-модуля и реверсивного рубильника ABB.

Реверсивный рубильник устанавливается в щит ABB для переключения между разными источниками питания. Основной источник питания — это наша трехфазная сеть 380 вольт от ЛЭП, а в качестве резервного источника питания — у нас дизельный генератор, которым мы сможем подать напряжение в наш распределительный щит ABB, если на основной линии у нас произодйет авария.

Схема переключения реверсивного рубильника ABB. Щит ABB Mistral.

Далее на каждую фазу устанавливается УЗМ-51М для защиты от перенапряжений и обрыва нуля. После УЗМ-51М устанавливаем в щит ABB на каждую фазу устройство защитного отключения (УЗО) с номинальным током 40А и током утечки 30 мА, для защиты от поражения человека током и пожара.

Затем от УЗО подключаются двухполюсные автоматы с характеристикой «В». То есть у нас щит ABB получился следующим: первая дин-рейка — вводная группа, вторая дин-рейка — одна фаза, третья дин-рейка — вторая фаза и четвертая дин-рейка — третья фаза. Думаю, что такое расположение автоматики в щите ABB на 72 модуля достаточно интуитивно понятным.

Комплектующие электрощита ABB после того, как их установил в щит ABB на дин-рейки, фиксируются специальными ограничителями. Чтобы в щите ABB УЗО и автоматы не расползались по дин-рейкам в разные стороны и прилегали плотно друг к другу.

Верхние контакты автоматов в щите ABB подключаются от УЗО специальной шиной (гребенкой) ABB на 63А. В нашем случае шина ABB у нас двойная L1/L2(N), т.е. для фазы своя шина (гребенка), а для нуля N своя.

Гребенка ABB состоит из двух медных шин, контакты одной из шин изогнуты. Шины ABB я заказываю на 58 модулей и уже в зависимости от схемы обрезаю до необходимого количества автоматов или УЗО. На фото видно, что медные шины можно вынуть из корпуса гребенки и обычными ножницами по металлу отрезать необходимой длины. Пластиковый корпус гребенки ABB отпиливаю небольшой ножовкой по металлу.

После того, как подключил в щите ABB рубильники, УЗМ, УЗО и автоматы, мы берем нашу раму с дин-рейками и устанавливаем в щит ABB, прикрутив раму к корпуса щита ABB саморезами.

Далее соединяю наши клеммные блоки для защитного проводника PE проводом ПВ3 (ПУГВ) сечением 10 кв.мм. желто-зеленого цвета.

Конечно, я проверяю, правильно ли был собран щит ABB Mistral 65. Подключаю к вводному рубильнику кабель под напряжением, и т.к. щит ABB Mistral 65 у нас трехфазный, а сеть в квартире однофазная, то делаю перемычку на другие контакты вводного рубильника АББ, затем также подключаю питание электрощита АББ к реверсивному рубильнику со стороны резервного ввода электричества (бензогенератор). Всё работает, нигде ничего не замкнуло, напряжение на отходящих автоматах в щите ABB Mistral 65 есть и в норме.

Прикручиваю верхнюю часть щита ABB Mistral с дверцами и закрываю пустоты в щите ABB заглушками для пластронов. Заглушки в щит ABB установлены специальные, именно для шкафов Mistral65.

Затем снова настает «типографская» часть работ. В щит ABB, на его пластроны я наклеиваю обозначения автоматики, чтобы было понятно, что у нас включает щит ABB, от каких автоматов запитаны потребители в доме. Способ изготовления маркировки автоматики в щит ABB, тот же самый, о котором было написано выше: двойной скотч, канцелярский нож, прозрачный скотч и металлическая линейка.

Аккуратно наклеиваю обозначения автоматов, вольтметра, рубильников, УЗМ и УЗО на пластроны в щит ABB Mistral.

Вот собственно и всё, сборка трехфазного щита ABB Mistral для частного дома завершена. Затем я доделываю документацию на щит ABB (пояснительная записка с рекомендациями и схемами, товарные чеки от поставщиков, накладные, паспорта и формуляры на автоматы, УЗО и другие устройства, кладу комплект наклеек «молния» и «напряжение», сам я не наклеиваю, т.к. заказчик сам решит, куда и надо ли, вообще, их наклеивать).

Коробку от щита ABB я не выкидывал, поэтому готовый щит ABB упаковываю в нее. Наклеиваю предупреждающие бумаги, о том, с какой стороны лучше открыть коробку щита ABB, чтобы, например, не поцарапать ножом дверцу.

Отправляю щит ABB транспортной компанией «Деловые Линии» заказчику электрощита, сканирую накладную и по электронной почте, по номеру накладной заказчик может отслеживать местонахождение электрощита. Электрощит в обязательном порядке страхую, хотя каких-либо неприятных ситуаций с пропажей или порчей груза не было.

Трехфазный щит ABB Mistral для частного дома. Особенности:

  1.  В щит ABB установлен  четырехполюсный автомат для Бани. В первую очередь — это важно для более равномерного распределения нагрузки по фазам, чтобы не перегружать одну фазу мощной однофазной электропечью. Вводной четырехполюсный автомат для Бани подключен от кросс-модуля щита ABB до УЗМ, чтобы у нас не произошло отключение одной фазы для Бани, при отключении одного из УЗМ.

  2. Вводной двухполюсный автомат для гаража, подключен в щите ABB до УЗО фазы L3. Сделано это на тот случай, чтобы при каких-либо неполадках в кабельных линиях гаража, не приходилось бегать в дом, чтобы включать сработавшее УЗО. Естествено, заказчику была дана рекомендация, чтобы он в электрощите гаража установил УЗО.
  3. В щите ABB Mistral нет селективного общего УЗО.

    Селективное УЗО уже установлено заказчиком в щите учета на улице.

  4. Почему мы установили в щит ABB Mistral двухполюсные автоматы, а не однополюсные? Те кто знает схему подключения автоматов к УЗО, понимает, что двухполюсными автоматами намного проще отключить и локализовать линию, где есть утечка тока. Подробнее об этом можно прочитать в статье об УЗО.

Скачать полный каталог о щитах ABB Mistral IP65, можно здесь.

Скачать инструкцию для щита ABB Mistral IP65, можно здесь.

Пример сборки щитка ABB Mistral 41 можно посмотреть здесь.

Спасибо за внимание.

Источник: https://elektroschyt.ru/shhit-abb-mistral65/

Распределительный щит 380В в частном доме

Распределительный щит на 380 вольт промышленный

Не так давно для подключения электроэнергии в частный дом использовалось только напряжение в 220 вольт. Но с массовым строительством коттеджных посёлков начали выдавать разрешение на подключение электроэнергии на 380 вольт.

Это связано с тем, что такие дома потребляют большее количество энергии и появились электроприборы, работающие от сети 380 в.

Правила для установки средства учёта электроэнергии

Существуют правила, распределительный щиток, в котором смонтированы вводной автомат и счётчик учёта электроэнергии должен устанавливаться на стене дома или столбе. Это необходимо для контролирующих органов, которые проверяют расход энергии.

Распределительный щит в частном доме или в коттедже жители монтируют своими руками. Подключение трёхфазного напряжения позволяет снизить нагрузку на питающие сети и существенно уменьшить сечение подводящего кабеля.

Так как приборы учёта должны быть опечатаны, их устанавливают в отдельном герметичном боксе. Вводной трёхфазный распределительный щит представляет собой:

  • Основной автомат;
  • Средства защиты от импульсного перенапряжения (УЗИП);
  • Прибор учёта электроэнергии.

Импульсы перенапряжения в сети возникают по технологическим причинам, когда происходит коммутация на подстанции. Чаще перенапряжение возникает при попадании молнии в линию электропередач.

Такие разряды характеризуются коротким временем воздействия, но значительным перенапряжением. Они опасны как для электрических сетей, так и для аппаратуры, подключённой в этот момент.

По условиям ПЭУ рядом с вводом должен быть контур заземления. Это необходимо учитывать при выборе места ввода, а также ни в коем случае нельзя объединять нулевой провод с контуром заземления.

Монтируя распределительный щит на 380 В в частном доме необходимо учитывать особенность, что бокс с приборами учёта должен быть опечатан. То есть доступ к автоматам ограничен.

Рекомендации по установке РЩ

Поэтому рекомендуется устанавливать дополнительный распределительный щит непосредственно в частном доме. Где монтируются автоматы, равномерно распределяя потребителей.

При этом следует учитывать и разделять однофазную и трёхфазную нагрузки. Это могут быть освещение и розетки, а трёхфазная — электрическая плита или котёл отопления. При подключении нагрузки важно равномерно распределить потребителей.

Если этого не сделать, то на наиболее нагруженной фазе напряжение будет пониженное, а на других повышенное. Что отрицательно скажется на подключённых электроприборах. Так, лампочки на нагруженной фазе будут гореть вполнакала, а на других фазах ярко гореть или сразу перегорят.

Рщ при однофазной нагрузке

Наиболее простой схемой подключения дома или дачи будет при однофазной нагрузке. Достаточно проанализировать установленную нагрузку и распределить поровну по фазам. В этом случае в сети не будет перекоса фаз.

Разрешенная мощность для частного дома при напряжении на 380 В составляет 15 Квт, в этом случае схема распределительного щита на 15 Квт предлагается проектной документацией.

Однако, это только рекомендации, а подключение потребителей распределяет хозяин по своему усмотрению. От вводного бокса к распределительному щиту прокладывается пятижильный кабель.

Кроме фазных проводов заводятся нулевой и провод заземления. Монтаж щита производится цветными проводами сечением не менее 4 мм. Согласно ПЭУ нулевой провод должен быть обязательно синий или голубой, а провод заземления должен быть желто – зелёный.

Фазные провода могут иметь любые другие цвета. РЩ на 380 В в частном доме при подключении однофазной нагрузки получается достаточно простым, при этом распределительный щит имеет небольшие размеры. В котором монтируются однофазные автоматы и средства защиты УЗО.

К автоматам подключают распределенную нагрузку. Не рекомендуется подключать только освещение на один автомат или только розетки. Нагрузка должна быть распределена равномерно, чтобы исключить перекоса фаз.
В корпусе щита монтируют Din-рейку, на которой крепятся автоматы. Ниже монтируются нулевая и шина заземления. Такие электрические распределительные щиты устанавливают для небольшого дачного дома, если к даче подведено трёхфазное напряжение.

При этом нагрузку подключают к дифавтоматам по схеме:

  • Котёл и насосы подключают через автомат к первой фазе;
  • Розетки и свет на кухне ко второй;
  • Свет и розетки зала к третьей.

В случае этом нагрузка будет распределена по фазам относительно равномерно. Такие сборки очень удобны в плане срабатывания автомата. При возникновении аварийного отключения сразу понятно, где произошла неисправность.

Преимущества и недостатки схемы с трёхфазными УЗО

Преимуществами такой схемы является невысокая стоимость и возможность оперативного изменения схемы подключения в пределах одной группы. Но такая схема имеет ряд существенных недостатков:

  • При выходе из строя УЗО придётся заплатить немалые деньги, т.к. трёхфазные приборы стоят дороже однофазных;
  • Для переключения потребителей одной группы на другую придётся протягивать дополнительные провода;
  • При возникновении неисправности возникают затруднения с поиском. Поскольку к одному УЗО подключено несколько линий. Чтобы отыскать неисправность придётся последовательно отключать потребителей, а это достаточно трудоёмко;
  • Невозможно объединить нагрузку, чтобы на один УЗО приходилась только одна группа.

Такие схемы часто применяют при подключении небольшого дома или дачи. В этом случае боксы получаются небольшие по габаритам.

Часто применяется схема с установкой однофазных устройств защиты на каждую из фаз. При этом кросс-модули ставят после каждого прибора. А к нему уже с помощью автоматов подключают нагрузку. Такое соединение позволяет разделить потребителей по своему усмотрению.

При наличии трёхфазных потребителей

Если в доме имеется только трёхфазная нагрузка, то отличие в схеме коммутации будут незначительные. Вместо однофазных автоматов устанавливаются трёхфазные. При подключении трёхфазных потребителей все фазы нагружены одинаково.

Поэтому нет необходимости распределять устройства для устранения перекоса напряжения в сети. Однако, в частном доме трёхфазная схема распределительного щита практически не встречается.

Такая схема может быть применена при подключении гаража или мастерской, где установлены станки с трёхфазным питанием, которые подключаются только к собственному боксу.

Кроме этого, существуют однофазные потребители, это освещение и розетки для подключения дрели, перфоратора или другой однофазной техники. Часто их подключают к собственному боксу.

Смешанная нагрузка

Часто в доме имеются потребители как однофазные, так и трёхфазные. То в этом случае применяется комбинированная схема индивидуальных распределительных щитов в доме.

Где происходит подключение наряду с однофазной нагрузкой трёхфазная. Если трехфазная схема распределительного щита не требует равномерного распределения нагрузки.

То в смешанном варианте необходимо учитывать распределение однофазных потребителей по фазам. В этом плане и есть основная трудность сборки трехфазной схемы распределительного щита в частном доме.

Рекомендации по распределению нагрузки в коттедже

Для обслуживания и ремонта электрических сетей в доме проще всего подключать группу потребителей на один автомат, а мощных, на отдельный со своим устройством защиты. Хотя это достаточно затратно, но при эксплуатации себя окупает.

Основным минусом является стоимость и габариты распределительного электрического щита для дома. Но в этом случае имеется возможность распределить нагрузку, опираясь на правило:

  • Освещение и розетки в помещении подключают к разным автоматам. При неисправности помещение не окажется полностью обесточенным;
  • Нельзя подключать баню, ванную и прачечную с «сухими» помещениями. Часто неисправности возникают в помещениях, имеющих повышенную влажность;
  • Хозяйственные постройки и уличное освещение выделяют в отдельные группы;
  • К мощным бытовым приборам подводят отдельные линии с собственными автоматами и защитой. Это такие приборы, как посудомоечная машина, электроплита, стиральная машина и т.п.;
  • Ворота и охранное освещение подключают отдельно. К ним нельзя подключать никакую другую нагрузку.

После того как трёхфазный распределительный щит установлен и его сборка окончена, рекомендуется расписать потребителей фазного напряжения и повесить на дверку бокса. Это необходимо сделать, чтобы знать, какой автомат за какую группу отвечает.

Источник: https://electriktop.ru/elektrosnabzhenie/raspredelitelnyj-shhit-380v-v-chastnom-dome.html

Полезные материалы

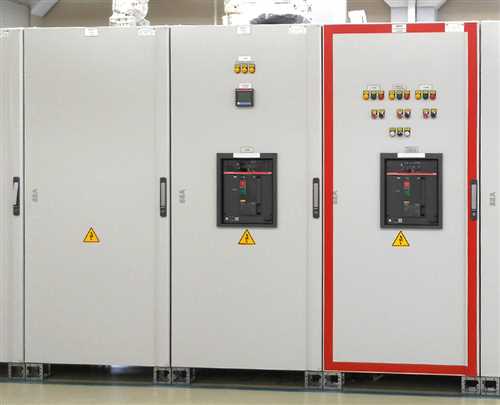

Распределительный щит на 380 вольт промышленный

Чтобы любое оборудование в цеху работало исправно и эффективно в любое время суток, в его систему электроснабжения включают распределительные устройства. Они представляют собой электрические аппараты, оснащенные приборами и соединительными шинами для приема и дальнейшего распределения электроэнергии. Они могут отличаться по габаритам и назначению, в связи с чем выделяют следующие категории.

Пожалуй, самыми популярными являются главные щиты. Они собираются из отдельных секций или составляют целую совокупность рабочих шкафов, каждый из которых отвечает за выполнение своих функций. Так, в обязательном порядке устанавливают генераторные и распределительные блоки, а также панели управления. Все они комплектуются необходимой аппаратурой и соединяются между собой специальным кабелем.

ГРЩ принимают электроток от трансформаторных подстанций и транслируют его дальше к другим устройствам, сначала к РЩ — распределительным щитам. Они в свою очередь распространяют ее между подключенными потребителями. Помимо этих задач описанное выше оборудование служит для защиты питающих сетей и всех ее абонентов от внезапных аварий, например перегрузок или коротких замыканий.

Модули могут питать отдельные блоки и системы, предназначенные для комфортной жизнедеятельности человека: осветительные, пожарные и отопительные, цепи водоснабжения, розеточные и компьютерные сети. Помимо стандартных групп выделяют аварийную аппаратуру, которая также получает свою часть энергии от шкафов. Для ее функционирования предусмотрены дополнительные дизель-генераторы.

Работа электростанции может быть автоматизированной и осуществляться со щита управления. Через него при наличии нужных внутренних компонентов дистанционно задают рабочие параметры и меняют их в случае необходимости. Ручной контроль подсоединенных манипуляторов проходит через соответствующую секцию в ГРЩ.

Схема электрощита для производственных помещений

Конечно, любое здание нуждается в обеспечении эффективного электроснабжения для бесперебойной работы электротехнического оборудования и различных функциональных блоках. Заводы и фабрики требуют разработки более сложных цепей чем детские сады, школы или торгово-развлекательные центры.

Так что же предусматривает схема главного распределительного щита? В первую очередь, в ней обязательно присутствует длительное и одиночное функционирование какого-либо генератора. Дополнительно осуществляется параллельная работа дизельных машин в количестве двух или трех штук.

Сеть должна обеспечивать кратковременную деятельность любых аппаратов с каким -либо источником электрической энергии на случай аварийного переключения. При этом она обязана принимать вырабатываемую ими электроэнергии.

К задачам также относятся передача тока с главного щита на шины АРЩ, распределение энергии напряжением 220 и 380 Вольт между подключенными объектами, секционирование элементов для надежности и безопасности установки, синхронизация генераторов при помощи одноименных ламп или другого оборудования.

У каждого модуля при этом имеется своя схема для удобства, каждая из них подчиняется основным решениям и является составной частью общей системы. АРЩ (аварийный шкаф) предусматривает распространение электричества в сетях с рабочим напряжением 220 и 380 Вольт, питание механизмов главного блока и его внутренних приспособлений, прием передаваемого ресурса от ГРЩ по кабельной перемычке и автоматический запуск аварийных ящиков в случае чрезвычайной ситуации.

В то же время нужно помнить, что от сборных шин главных распределительных щитов питание отправляется к потребителям значительной мощности и тем, кто обеспечивает безопасность функционирования всей сети. Остальные приборы получают электрическую энергии через дополнительные электрощиты и секции.

Пункты распределения в свою очередь обеспечивают электроэнергией станции управления, осветительные ящики и другие модули. Они направляют получаемый ток к самим потребителям: насосам, нагревательным аппаратам, котлам, производственной аппаратуре, станкам ЧПУ, осветительным лампам, компьютерам и розеткам.

Для учета потребляемого ресурса в выбранных манипуляторах можно установить счетчик и контрольно-измерительные элементы. Они позволят следить за качеством мощности. Вне зависимости от своей конфигурации и назначения ящик должен предусматривать все возможные величины напряжения и родов тока, необходимых для нормального функционирования производственного цеха, текстильной фабрики или частной мастерской.

Коммутация и система защиты в главных распределительных щитах

Чтобы собрать эффективное устройство, отвечающее всем требованиям для обслуживания выбранного здания, стоит учесть номинальные параметры, род тока, а также место размещения готовой конструкции.

Для подключения генераторов и кабелей от трансформаторной подстанции выбирают селективные автоматические выключатели, имеющие несколько приводов: местный и дистанционный. их защита при этом обеспечивается с помощью обратного реле. Эти же элементы используют для монтажа сборных шин, подводки кабелей от РЩ, таких же пунктов и конечных потребителей.

Для защиты от токов коротких замыканий и других аварий внутри блоков располагают электромагнитные расцепители комбинированного или стандартного действия. Они также служат для предотвращения перегрузки фидера. Автоматическое переключение происходит через специальный ввод резерва, иными словами — систему АВР.

Сборка

Устройства собирают из прочных листов нержавеющей стали, способных выдержать высокую нагрузку и натиск вандалов. Что согласитесь немаловажно, если подразумевается его дальнейшее размещение на улице. Металл распиливают на несколько частей, которые сваривают между собой в единый корпус. Чтобы исключить появление коррозии, его покрывают сверху порошковым покрытием на основе эпоксидной смолы и полиэфира.

Внутрь помещают несколько секционных панелей. Одни из которых служат монтажными рейками, а другие защитными, так как закрывают токоведущие части. Это позволяет уберечь обслуживающий персонал от поражения током во время ремонта или подключения электрощита к сети.

Сверху модуль закрывают железной дверцей, на которой размещают амперметры и вольтметры, а также кулачковые переключатели для запуска и выключения конкретных приборов. Стыки корпуса прокладываются уплотнителем, чтобы избежать попадания внутрь влаги и пыли. Причем степень пылевлагозащиты может быть совершенно различной, в зависимости от пожеланий заказчика и специфики использования изделия.

Главный распределительный щит. Краткий обзор

Сфера применения главных распределительных щитов

ГРЩ и ВРУ. В чем их различия?

Источник: https://faber-electro.ru/sxema-grshh-dlya-osnashheniya-promyishlennyix-obektov.html
