Фазировка кабельных линий

Содержание

Когда проводится проверка кабельных линий лабораторией?

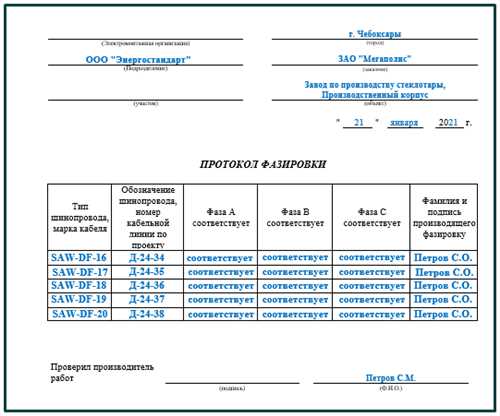

Фазировка кабельных линий

Испытания кабельных линий проводятся со следующей периодичностью:

  • ежегодно — для силовых питающих и распределительных линий с резиновой изоляцией, обслуживающих объекты жизнеобеспечения населенных пунктов и других важных потребителей;
  • каждые 3 года — для основных питающих линий 6–35 кВ;
  • каждые 5 лет — для резервных линий.
  • Внеочередные – при аварийном отключении электрооборудования.

Испытание кабеля повышенным напряжением проводится для оценки соответствия величины сопротивления, коэффициента абсорбции и других параметров изолирующей оболочки установленным нормам. В процессе испытательных мероприятий выявляются дефекты, способные спровоцировать аварию и выход из строя дорогостоящего электрооборудования.

Определяемые характеристики

  • Проверка целостности и фазировки жил кабеля;
  • Измерение сопротивления изоляции;
  • Испытание повышенным напряжением выпрямленного тока;
  • Испытание повышенным напряжением переменного тока частотой 50Гц.
  • Измерение распределения тока по одножильным кабелям;

Порядок проведения испытаний и измерений

  • Изучение проектной документации.
  • Ознакомление с паспортами проверяемого оборудования.
  • Выполнение организационных и технических мероприятий при проведение измерений в действующих электроустановках.
  • Проверка работоспособности измерительных приборов в соответствие с инструкциями по эксплуатации.
  • Проведение испытаний в объеме требований главы 1.8 ПУЭ.

Методы испытаний

1. Проверка целости и фазировки жил кабеля.

Определение целости жил и фазировка КЛ производится после окончания монтажа, перемонтажа муфт или отсоединения жил кабеля в процессе эксплуатации.

Определение целости жил кабелей напряжением до 10кВ производится мегаомметром. После включения КЛ под напряжение производится проверка правильности ее фазировки.

Сущность фазировки под напряжением заключается в определении соответствия фазы кабеля, находящейся под напряжением от распределительного устройства с противоположного конца кабеля, предполагаемой одноименной фазе шин распределительного устройства, где производится фазировка. Для фазировки КЛ 6 и 10 кВ под напряжением применяются указатели напряжения 10 кВ в комплекте с добавочным сопротивлением рисунок №1. Целость и совпадение обозначений фаз подключаемых жил кабеля должна соответствовать.

Рис. №1 Фазировка кабельных линий под напряжением.

а – соответствие фаз кабеля и шин; б – разные фазы шин и кабеля в месте присоединения последнего; 1 – указатель напряжения; 2 – трубка сопротивления; 3 – провод; 4 – шина; 5 – концевая заделка; 6 – кабель; 7 – разъем спуска шин.

Измерение сопротивления изоляции

Измерение сопротивления изоляции высоковольтных кабелей проводят на полностью отключенном кабеле.

Перед проверкой необходимо проверить надёжность заземления кабельных воронок, брони и подключить к переносному заземлению со специальными зажимами (крокодилами). Второй конец кабеля остаётся свободным, жилы должны быть разведены на достаточное расстояние (примерно 150 — 200 мм).

В случае невозможности обеспечить требуемое расстояние между жилами и жил кабеля до заземлённых частей оборудования, на жилы надеваются изолирующие колпаки или накладки.

Перед началом измерений необходимо убедиться, что на испытываемом объекте нет

напряжения, тщательно очистить изоляцию от пыли. Измерения следует производить при устойчивом положении стрелки прибора; для этого нужно быстро, но равномерно, вращать ручку генератора (120 об/мин) в течение 60 сек. Сопротивление изоляции определяется показанием стрелки прибора мегаомметра. Для присоединения мегаомметра к испытываемому аппарату или линии следует применять раздельные провода с большим сопротивлением изоляции (не менее 100 мОм).

Мегаомметром поочерёдно измеряется сопротивление жил, при этом на свободные от измерения жилы устанавливается переносное заземление. Схема для измерения сопротивления изоляции силовых кабельных линий изображена на рисунке №2

Рис. №2 Схема измерения сопротивления изоляции силового кабеля.

Измерение сопротивления изоляции силовых и контрольных кабелей напряжением до 1000В проводят аналогично, при этом измерения производятся между каждыми двумя проводами (между фазами, между фазными жилами и нулем, между фазными жилами и защитным проводником и между нулевым и защитным проводником). При измерении разрешается объединять нулевой рабочий и нулевой защитный проводники. У четырехжильных кабелей измерение сопротивления изоляции нулевого проводника производится относительно заземленных частей электрооборудования.

Перед первыми или повторными измерениями КЛ должна быть разряжена путем соединения всех металлических элементов между собой и землей не менее чем на 2 мин. Сопротивление изоляции кабелей до 1 кВ должно быть не менее 0,5 МОм. Для силовых кабелей выше 1 кВ сопротивление изоляции не нормируется. Измерение следует производить до и после испытания кабеля повышенным напряжением.

Испытание повышенным напряжением выпрямленного тока

Испытание изоляции кабельных линий повышенным напряжением выпрямленного тока производится с целью выявления местных сосредоточенных дефектов, которые не обнаруживаются при измерении мегаомметром, путем доведения их в процессе испытания до пробоя. Такое испытание повышенным напряжением выпрямленного тока производится от специальной установки типа: АИД-70, СКАТ-70 и т.п.

Напряжение от установки прикладывается поочередно к каждой фазе кабеля, при заземлении двух других фаз и оболочки кабеля (аналогично проведению измерения изоляции мегаомметром). Схема испытания кабеля повышенным напряжением выпрямленного тока изображена на рисунке №3.

Рис. №3 Испытание кабеля повышенным напряжением выпрямленного тока.

Изоляция одножильных кабелей без металлического экрана (оболочки, брони),

проложенных на воздухе, не испытываются. Изоляция одножильных кабелей с металлическим экраном (оболочкой, броней) испытываются между жилой и экраном. Изоляция многожильных кабелей без металлического экрана (оболочки, брони) испытываются между каждой жилой и остальными жилами, соединенными между собой и землей.

Изоляция многожильных кабелей с общим металлическим экраном (оболочкой, броней) испытывается между каждой жилой и остальными жилами, соединенными между собой и экраном (оболочкой, броней). При всех указанных выше видах испытаний металлические экраны (оболочки, броня) должны быть заземлены. Пластмассовые оболочки (шланги) кабелей, проложенных в земле, испытываются между отсоединенными от земли экранами (оболочками) и землей. Пластмассовые оболочки (шланги) кабелей, проложенных на воздухе не испытываются. Значение испытательного напряжения принимается в соответствии с таблицей №2

Испытательное напряжение кВ, для силовых кабелей.

Таблица №2

Вид испытаний Испытательное напряжение (кВ) для кабельных линий Кабели с бумажной изоляцией До 1кВ 6кВ 10кВ Вид испытаний Кабели с пластмассовой изоляцией До 1кВ* 6кВ 10кВ Вид испытаний Кабели с резиновой изоляцией До 3кВ 6кВ 10кВ
П 6 36 60
К 2,5 36 60
М 36 60
П 3,5 36 60
К 36 60
М 36 60
П 6 12 20
К 6 12 20
М 6** 12** 20**

* — испытание повышенным напряжением одножильных кабелей с пластмассовой изоляцией без брони (экранов), проложенных в воздухе, не производится.

** — после ремонтов, не связанных с перемонтажом кабеля, изоляция проверяется мегаомметром на напряжение 2500В, а испытание повышенным выпрямленным напряжением не производится.

Для кабелей на напряжение до 10кВ с бумажной и пластмассовой изоляцией длительность приложения полного испытательного напряжения при приёмосдаточных испытаниях 10 минут, в эксплуатации 5 минут. Для кабелей с резиновой изоляцией на напряжение 6-10кВ длительность приложения полного испытательного напряжения 5 минут.

Читайте также  Как сделать штекер на антенный кабель?

Допустимые токи утечки в зависимости от испытательного напряжения и допустимые значения коэффициента асимметрии при измерении тока утечки приведены в таблице №3. абсолютное значение тока утечки не является браковочным показателем. Кабельные линии с удовлетворительной изоляцией должны иметь стабильные значения токов утечки. При проведении испытаний ток утечки должен уменьшаться. Если не происходит уменьшения тока утечки, а также при его увеличении или нестабильности, испытание производится до выявления дефекта, но не более чем 15 минут.

Допустимые токи утечки и значения коэффициента ассиметрии для силовых кабелей

Таблица №3

Кабели напряжением (кВ) Испытательное напряжение (кВ) Допустимые значения токов утечки (мА) Допустимые значения коэфф. ассиметрии
6 36 0,2 8
10 45 0,3 8
50 0,5 8
60 0,5 8

Разрешается техническому руководителю предприятия в процессе эксплуатации (М) исходя их местных условий как исключение уменьшать уровень испытательного напряжения для кабельных линий напряжением 6-10кВ до 0,4Uн.

Периодичность испытаний в процессе эксплуатации

Кабели напряжением 2-35кВ:

а) 1 раз в год – для кабельных линий в течение первых 2 лет после ввода в эксплуатацию, а в дальнейшем:

  • 1 раз в 2 года – для кабельных линий, у которых в течение первых 2 лет не наблюдалось аварийных пробоев и пробоев при профилактических испытаниях, 1 раз в год для кабельных линий, на трассах которых производились строительные и ремонтные работы и на которых систематически происходят аварийные пробои изоляции;
  • 1 раз в 3 года – для кабельных линий на закрытых территориях (подстанции, заводы и т.д.);во время капитальных ремонтов оборудования для кабельных линий, присоединённых к агрегатам, кабельных перемычек 6-10кв между сборными шинами и трансформаторами в ТП и РП;

б) Допускается не проводить испытание:

  • Для кабельных линий длиной до 100 метров, которые являются выводами из РУ и ТП на воздушные линии и состоящих из двух параллельных кабелей;
  • Для кабельных линий со сроком эксплуатации более 15 лет, на которых удельное число отказов из-за электрического пробоя составляет 30 и более отказов на 100 километров в год;
  • Для кабельных линий, подлежащих реконструкции или выводу из работы в ближайшие 5 лет;

в) Допускается распоряжением технического руководителя предприятия устанавливать

другие значения периодичности испытаний и испытательных напряжений:

  • Для питающих кабельных линий на напряжение 6-10кВ со сроком эксплуатации более 15 лет при числе соединительных муфт более 10 на 1 километр длины;
  • Для питающих кабельных линий на напряжение 6-10кВ со сроком эксплуатации более 15 лет, на которых смонтированы концевые заделки только типов КВВ и КВБ и соединительные муфты местного изготовления, при значении испытательного напряжения не менее 4Uн и периодичности не реже 1 раза в 5 лет.
  • Для кабельных линий напряжением 20-35кВ в течение первых 15 лет испытательное напряжение должно составлять 5Uн, а в дальнейшем 4Uн.

6.3.8 Кабели на напряжение 3-10кВ с резиновой изоляцией:

  • в стационарных установках – 1 раз в год;
  • в сезонных установках – перед наступлением сезона;
  • после капитального ремонта агрегата, к которому присоединен кабель.

Измерение распределения тока по одножильным кабелям

На силовом кабеле измеряются токи, протекающие как в жилах, так и в металлических оболочках и броне. Измерения производятся токоизмерительными клещами.

В зависимости от материала оболочки, брони и положения кабеля в пространстве токи в них могут достигать 100% по отношению к току жилы и сильно влиять на нагрев кабелей.

Одновременно с измерением токов при нагрузках, близких к номинальной, должны быть проведены измерения температуры наружных покровов кабелей, по которой может быть вычислена температура жилы. Эта температура должна измеряться в самом нагретом месте КЛ и не должна превосходить допустимую для данного места измерения.

При неравномерности распределения токов более 10%, когда отдельные кабели лимитируют пропускную способность всей группы кабелей, должны быть приняты меры по выравниванию токов по фазам.

Порядок проведения работ

  • Организационные мероприятия согласно ПОТЭУ-2014 (правила техники безопасности) гл.4, п.4.1; гл.5., п.5.1
  • Технические мероприятия (согласование с заказчиком о времени отключении эл.энергии для производства необходимых работ).
  • Отключение поочередно фидера с обеих сторон в РУ-6/10кВ с видимым разрывом, проверка отсутствия напряжения.
  • Производство измерительных работ.
  • Выдача соответствующей документации (технический отчет).

Источник: https://t-zamer.ru/v-pomosh-energetiku/ispytaniya-kabelya/

Испытание и проверка силовых кабелей — Фазировка кабелей

Фазировка кабельных линий

Для включения на параллельную работу нескольких кабелей, находящихся под напряжением от общего источника питания, должна быть определена полярность жил кабелей.
Определение полярности в цепях постоянного тока необходимо для правильного подключения полупроводниковых выпрямителей, входящих в схемы регулирования и измерения, и т. п.

В цепях переменного тока полярность зажимов, находящихся под напряжением, изменяется во времени с частотой источника питания. Однако и здесь имеются однополярные зажимы, полярность которых всегда одинакова, а изменение ее во времени происходит синхронно на всех зажимах. Такие однополярные зажимы или выводы принадлежат одной и той же фазе общего источника питания (генератор или параллельно работающие генераторы), а нахождение их называется фазировкой.

Определение однополярных выводов в цепях постоянного тока производится с помощью вольтметра постоянного тока, который подключается на проверяемые зажимы. При одинаковом отклонении стрелки вольтметра полярность каждого испытываемого зажима и полярность соединенного с ним вывода вольтметра одинакова.

Фазировка параллельно включенных кабелей

Если в цепи постоянного (или переменного) тока имеются параллельно включенные кабели, то правильность их включения должна быть проверена до подачи на них напряжения. Для этого необходимо убедиться в том, что между разными полюсами (фазами) нет короткого замыкания и что подсоединение обоих концов кабелей к шинам произведено в соответствии с маркировкой или расцветкой шин.

Рис. 7. Фазировка кабелей при отсутствии напряжения.

Проверка производится прозвонкой между полюсами (фазами) и каждого полюса (фазы) на землю при помощи батарейки с лампочкой 3,5 в или омметра по схеме на рис. 7.

Фазировка кабелей и перемычек низкого напряжения

Фазировка вновь смонтированного кабеля с кабелем, находящимся под напряжением, при напряжении до 500 в переменного тока производится при помощи вольтметра (по схеме на рис. 8) или группы соединенных контрольных ламп. Для этого вновь смонтированный кабель с одного конца подключается к шинам, а на другом его конце производится измерение напряжения между одноименными фазами действующего и фазируемого кабеля с обязательной проверкой наличия напряжения между разноименными фазами.

Рис. 8. Фазировка кабелей до 500 в при наличии напряжения.

Кабели сфазированы правильно, если напряжение между одноименными фазами равно нулю, а напряжение между разноименными фазами равно линейному напряжению.

Фазировка кабелей радиальных линий и перемычек высокого напряжения

Фазировка кабелей высокого напряжения производится высоковольтным указателем напряжения или трансформаторами напряжения, в том числе переносными, применяемыми в установках до 10 кВ.
Для фазировки используются два указателя напряжения (рис. 9). В одном из них вместо конденсатора и неоновой лампы внутрь вставлены омические сопротивления в 3—4 МОм (для 6 кВ) и 5—7 МОм (для 10 кВ).

Один конец фазируемого кабеля присоединяется к источнику напряжения. Фазировка производится на  выводах отключенного выключателя с другого конца кабеля. Перед фазировкой необходимо вначале коснуться крючком трубки с неоновой лампой части, находящейся под напряжением. При этом лампа должна загореться. Затем, не снимая первого крючка, следует коснуться той же части крючком второй трубки с сопротивлением.

Рис. 9. Фазировка кабелей и кабельных перемычек напряжением до 10 кВ методом индикатора с добавочным сопротивлением. Лампа при этом должна погаснуть. Этим проверяется исправность действия прибора. После указанной операции крючок указателя подносится к шинному выводу выключателя, а крючок трубки с сопротивлением — к кабельному выводу. Горение лампы показывает, что фазы разноименные, а ее потухание — что фазы одноименные.

Читайте также  Акустический метод определения места повреждения кабельной линии

Крючки указателя и трубки сопротивления приближаются на расстояние 1—2 см к соответствующим зажимам, которые требуется сфазировать. При наличии свечения продолжительность нахождения указателей под напряжением ввиду малой термической устойчивости вмонтированных в трубку сопротивлений не должна превышать 10—15 сек. Для более точного определения разности потенциалов при отсутствии свечения допускается касание крючками трубок зажимов аппаратов, между которыми производится проверка фазировки.

Проводник, соединяющий указатель напряжения с трубкой добавочного сопротивления, должен быть гибким, иметь надежную изоляцию (например, автотракторные провода типа ПВЛ и ПВГ) и наконечники, приспособленные для присоединения к металлическим зажимам указателя напряжения. Трубки с добавочным сопротивлением должны быть чистыми, храниться в специальных чехлах, в закрытых помещениях и подвергаться периодической проверке в лаборатории наравне с другим защитными средствами техники безопасности.

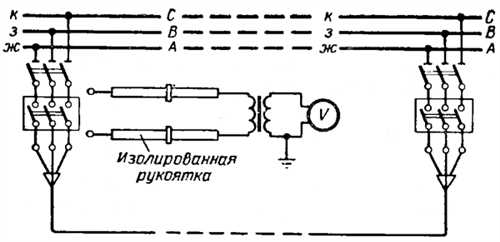

Рис. 10. Схема фазировки линий при помощи стационарных трансформаторов напряжения.

Лица, производящие испытания, должны быть в резиновых перчатках и ботах, проверенных по действующим нормам.

С помощью стационарных трансформаторов напряжения (рис. 10) можно производить фазировку цепей любого напряжения. По схеме на рис. 10,а при включении секционного выключателя и отключенной фазируемой линии предварительно проверяется фазировка трансформатора напряжения. По схеме на рис.

10,б при отключенном секционном выключателе и включенной на резервную секцию фазируемой линии производится фазировка линии с системой шин. Нулевое показание вольтметра указывает на одноименность фаз линии и системы шин. По этой схеме вместо трансформаторов напряжения могут быть использованы силовые трансформаторы, имеющие одинаковую группу соединений и питающиеся от разных секций.

Рис.

11. Фазировка кабельной линии и перемычки при помощи переносного измерительного трансформатора напряжения.

Однофазный измерительный трансформатор напряжения, рассчитанный на линейное напряжение, при помощи изолирующих рукояток подключается поочередно между зажимами фаз системы шин и фазируемого кабеля (рис. 11). Нулевое показание вольтметра указывает на одноименность фаз.

Техника безопасности

В соответствии с правилами техники безопасности при эксплуатации электротехнических установок промышленных предприятий все измерения, производимые с помощью переносных приборов, за исключением измерений специальными приборами в установках напряжением свыше 1 000 В, производятся через стационарные измерительные трансформаторы, а при отсутствии последних— через переносные трансформаторы.

Под специальными приборами подразумеваются переносные приборы, специально изготовленные для измерений под напряжением свыше 1 000 в.

В установках напряжением до 10 кВ присоединение и отсоединение вольтметров, переносных трансформаторов напряжения и специальных приборов, не требующих разрыва первичной цепи, допускается производить под напряжением при условии применения проводов с высокой изоляцией и специальных наконечников в виде крючков с изолированными рукоятками.

Указанные операции должны производиться под непосредственным руководством работника, имеющего пятую квалификационную группу. При напряжении установки свыше 1 000 в расстояние от места захвата до ввода провода в рукоятку должно быть не менее 200 мм, а общая длина захвата до конца, присоединяемого к токоведущим частям — не менее 500 мм.

Провода, которыми переносные приборы и измерительные трансформаторы присоединяются к первичным цепям, должны быть одножильными многопроволочными с изоляцией, соответствующей напряжению первичной цепи. Сечение их должно соответствовать измеряемой величине тока, но не должно быть менее 2,5 мм2.

Провода, находящиеся под напряжением, не должны касаться заземленных частей и других фаз. Они должны быть возможно короче, прочно соединены с основной цепью и при необходимости должны укрепляться на изолирующей подставке. Корпуса проводов, изготовленные из непроводящего материала, должны быть надежно изолированы от земли, а металлические корпуса приборов и кожуха трансформаторов заземлены. Заземленные приборы ставить на изолирующую подставку не разрешается. Переносные приборы должны располагаться таким образом, чтобы при снятии их показаний опасное приближение к частям, находящимся под напряжением, было исключено. При работах с трансформаторами напряжения сначала должна быть собрана схема на стороне низкого напряжения, а затем произведено подключение трансформатора со стороны высокого напряжения. Подключение надо производить в очках, диэлектрических перчатках и ботах или стоя на изолирующей подставке. Во время проведения измерений касаться включенных трансформаторов, приборов, сопротивлений и проводов запрещается. Всю измерительную установку следует оградить, а на ограждения повесить плакаты, предупреждающие о наличии напряжения. На кабельных линиях всех напряжений согласно ПУЭ должны измеряться сопротивления заземлений концевых заделок, а также металлических конструкций кабельных колодцев и подпиточных пунктов (на линиях напряжением 110—220 кВ). Так как эти элементы оборудования присоединяются к существующему и проверенному заземляющему устройству через заземляющие проводники, соединяющие заземленные части электроустановки с заземлителем, проверка заземления в данном случае сводится к замеру сопротивления заземляющей проводки. Замер указанного сопротивления выявляет явные повреждения и плохие контакты в ней. В качестве измерительного прибора для установления связи заземляющей проводки с заземлителем можно использовать мосты типов ММВ или УМВ, а также специальный прибор для измерения сопротивления заземляющей проводки типа Мз13. Для измерения сопротивления проводов и контактов может быть использован также измеритель заземления типа МС-07. Для этого зажимы и Е2 попарно соединяют перемычками и к ним подключают измеряемый участок (рис. 12,а). Рис. 12. Схема измерения сопротивления заземляющих проводников измерителем заземления типа МС-07.

При использовании прибора типа МС-07 влияние сопротивления соединительных проводов может быть исключено, если схему собрать по рис. 12,6. Однако при малых измеряемых сопротивлениях прибор МС-07 дает большую погрешность. При пользовании мостами типов ММВ и УМВ из результатов измерения необходимо вычесть сопротивление соединительных измерительных проводов.

При применении прибора типа Мз13 необходимо пользоваться заводской инструкцией. Этот прибор представляет собой обыкновенный омметр, снабженный струбциной для подключения к заземляющей проводке и щупом для создания контакта в месте заземления концевых заделок кабеля или конструкции кабельных колодцев и подпиточных пунктов.

Питание прибора производится от помещенного внутри сухого элемента или от внешнего источника постоянного тока напряжения 1,4 в. При использовании соединительных проводов большей длины и меньшего сечения, чем указаны в заводской инструкции по измерению прибором типа Мз13, сопротивление этих проводов необходимо определить замыканием «на себя» и исключить из измеренного общего сопротивления.

В случае отсутствия приборов типов ММВ, УМВ, Мз13, МС-07 можно пользоваться амперметром, градуированным в омах по схеме рис. 13.

Рис. 13. Схема измерения сопротивления заземляющих проводников амперметром, отградуированным в омах.

Как видно из рис. 13, кроме отградуированного в омах амперметра схема включает понизительный трансформатор Т, добавочное ДС и регулировочное PC сопротивления. В качестве источника питания может быть использован котельный трансформатор со вторичным напряжением 12 в. Величина добавочного сопротивления определяется величиной вторичного напряжения из условия необходимости создания тока в пределах 10 а.

Если в измерительной схеме будет проходить ток порядка 10 а, то плохой контакт может быть обнаружен не только по величине сопротивления, но и по его нагреву. Для исключения из показания прибора сопротивления соединительных проводов и добавочного сопротивления перед измерением вывод Г прибора подключается к точке А магистрали (пунктир) и с помощью регулировочного сопротивления стрелка прибора устанавливается на нуль.

Величина добавочного и регулировочного сопротивлений подгоняются при производстве измерений. Рекомендуется брать величины добавочного сопротивления 0,6—0,8 Ом, регулировочнога — около 0,2 Ом. При этом погрешность измерений из-за колебаний сетевого напряжения, неплотности контакта и индуктивности магистрали и прочих факторов колеблется в пределах ±20%, что, однако, не мешает правильной оценке качества заземления.

Читайте также  Как обжать интернет кабель?

Ниже приведена форма протокола проверки сопротивления заземляющей проводки. ПРОТОКОЛ

проверки наличия цепи между заземлителями и заземляемыми элементами

№ п/п. Наименование защищаемого оборудования (обозначение по схеме) Характеристика заземляющих проводников (стальные полосы. оболочки кабелей, конструкции) Наличие цепи

Примечание: Заключение: Проверку и испытания произвели:

Проверил:

Источник: https://forca.ru/knigi/arhivy/ispytanie-i-proverka-silovyh-kabeley-2.html

Нормы приемо-сдаточных испытаний силовых кабельных линий

Фазировка кабельных линий

В соответствии с требованиями ПУЭ объем приемо-сдаточных испытаний силовых кабельных линий включает следующие работы.

  1. Проверка целостности и фазировки жил кабеля.
  2. Измерение сопротивления изоляции.
  3. Испытание повышенным напряжением выпрямленного тока.
  4. Испытание повышенным напряжением промышленной частоты.
  5. Определение активного сопротивления жил.
  6. Определение электрической рабочей емкости жил.
  7. Измерение распределения тока по одножильным кабелям.
  8. Проверка защиты от блуждающих токов.
  9. Испытание на наличие нерастворенного воздуха (пропиточное испытание).
  10. Испытание подпитывающих агрегатов и автоматического подогрева концевых муфт.
  11. Контроль состояния антикоррозийного покрытия.
  12. Проверка характеристик масла.
  13. Измерение сопротивления заземления.

Силовые кабельные линии напряжением до 1 кВ испытываются по пп.1, 2, 7, 13.

Силовые кабельные линии напряжением выше 1 кВ и до 35 кВ — по п.п.1-3, 6, 7, 11, 13, а напряжением 110 кВ и выше — в полном объеме, предусмотренным настоящей инструкцией.

Проверка целостности и фазировки жил кабеля

Перед включением кабеля в работу производится его фазировка, т.е. обеспечивается соответствие фаз кабеля фазам присоединяемого участка электроустановки. Проверка производится прозвонкой с помощью телефонных трубок или мегаомметра. На основании проверки производится раскраска жил в соответствии с раскраской принятой на данной установке.

Технология «прозвонки» с помощью телефонных трубок заключается в следующем: один работник подсоединяет свою телефонную трубку к жиле кабеля и оболочке (заземленной части электропроводки), а другой поочередно к жилам кабеля со своей стороны, пока не дойдет до той жилы, к которой подключился первый работник. При этом устанавливается телефонная связь между работниками и они могут договориться о порядке проверки другой жилы.

На проверенные жилы навешивают временные бирки с соответствующей маркировкой. Проверка жил «прозвонкой» будет успешной, если исключить возможность образования обходных цепей. Во избежание ошибок необходимо убедиться, что связь возможна только по одной жиле; для этого подсоединяют трубку к каждой из оставшихся жил и убеждаются, что связи по ним нет.

Для «прозвонки» используют низкоомные телефонные трубки, а в качестве источника питания — батарейку от карманного фонаря.

После предварительной прозвонки перед включением кабельной линии в работу производится фазировка ее под напряжением. Для этого с одного конца кабеля подается рабочее напряжение, а с другого конца производится проверка соответствия фаз измерениями напряжений между одноименными и разноименными фазами. Газировка производится вольтметрами (в сетях до 1кВ) или вольтметрами с трансформаторами напряжения, а также с помощью указателей напряжения типа УВН-80, УВНФ и др. (в сетях напряжением выше 1 кВ),

Порядок проведения фазировки в линиях различного напряжения примерно одинаков. Так фазировка кабельной линии с помощью указателей напряжения выполняется в следующей последовательности (см. рис. 1). Проверяется исправность указателя напряжения, для чего щупом трубки без неоновой лампы касаются заземления, а щуп другой трубки подносят к жиле кабеля находящегося под напряжением, при этом неоновая лампа должна загореться. Затем щупами обеих трубок касаются одной жилы находящей под напряжением. Лампа индикатора при этом гореть не должна.

После этого проверяется наличие напряжения на выводах электроустановки и кабеля (см. рис. 1в). Данную проверку производят для того, чтобы исключить ошибку при фазировке линии имеющей обрыв (например, из-за неисправности предохранителя). Процесс собственно фазировки состоит в том, что щупом одной трубки указателя касаются любого крайнего вывода установки, например фазы С, а щупом другой трубки — поочередно трех выводов со стороны фазируемой линии (см. рис. 1г).

В двух случаях касания (С-А 1 и С-B1) неоновая лампа загорается, в третьем (С-С1) лапа гореть не будет, что укажет на одноименность фаз. Аналогично определяют другие одноименные фазы.

Испытание повышенным напряжением промышленной частоты

Испытание повышенным напряжением промышленной частоты допускается

производить для линий 110-220 кВ взамен испытания повышенным напряжением выпрямленного тока.

Величины испытательного напряжения промышленной частоты приведены в табл. 6.

Таблица 6. Величины испытательного напряжения промышленной частоты

Рабочее напряжение кабеля, кВ Испытательное напряжение кВ Испытательное напряжение по отношению к земле, кВ Продолжительность испытания, мин
110 220 130 5
220 500 288 5

Методика испытания и установки для испытания изоляции повышенным напряжением промышленной частоты приведены испытаниях изоляции электрооборудования повышенным напряжением.

Определение активного сопротивления жил

Производиться для линий напряжением 35 кВ и выше.

Активное сопротивление жил кабельной линии постоянному току, приведенные к 1 мм сечения, 1 м длины и температуре + 20 С, должно быть не более 0,0179 Ом для медной жилы и не более 0,0294 Ом для алюминиевой жилы.

Активное сопротивление жил кабелей постоянному току представлены в табл. табл. 7, 13.8.

Методики измерения и необходимые приборы приведены.

Таблица 7. Активное сопротивление жил кабелей постоянному току при температуре +20°С

Сечение, мм Сопротивление, Ом/км Сечение, мм Сопротивление, Ом/км
16 1,15/1,95 95 0,194/0,33
25 0,74/1,26 120 0,153/0,26
35 0,52/0,88 150 0,122/0,207
50 0,37/0,63 185 0,099/0,168
70 0,26/0,44 240 0,077/0,131

Примечание: в числителе указано для медной, а в знаменателе для алюминиевой жилы.

Таблица 8. Активное сопротивление жил маслонаполненных кабелей постоянному току при температуре +20°С

Сечение, мм Сопротивление, Ом/км* Сечение, мм Сопротивление, Ом/км*
Низкого давления Высокого давления Низкого давления Высокого давления
120 0,1495 0,1513 400 0,04483 0,04453
150 0,1196 0,1209 500 0,03587 0,03575
185 0,09693 0,09799 550 0,03260 0,03295
240 0,07471 0,07601 625 0,02869 0,02846
270 0,06641 0,06593 700 0,02562
300 0,05977 0,06040 800 0,02242
350 0,05123

Определение электрической рабочей емкости жил

Производиться для линий 35 кВ и выше. Измеренная емкость, приведенная к удельным величинам, не должна отличаться от результатов заводских испытаний более чем на 5%.

Измерение емкости кабельных линий производится методом амперметравольтметра или по мостовой схеме.

Метод амперметра-вольтметра. позволяет с большой точностью определять емкости со значениями C≥0,1 мкФ, что соответствует параметрам кабелей. Схема измерения по данному методу представлена на рис. 2.

По результатам измерения напряжения и тока емкость, мкФ, вычисляется по формуле

где: I — емкостной ток, А; U — напряжение на кабеле, В; f — частота напряжения в сети, Гц.

По данным измерения определяется удельная емкость кабеля, мкФ/км

В том случае, когда измерение методом амперметра-вольтметра требует специального оборудования и приборов, желательно применение мостового метода.

При измерении мостовым методом используются мосты переменного тока типа МД-16, P5026, P595 и др. Измерения производятся по перевернутой схеме (о порядке измерения следует руководствоваться указаниями). При выборе средств измерения следует учитывать, что удельные погонные емкости кабелей 35 кВ и выше составляют десятые доли мкФ/км, а пределы измерения емкости мостами переменного тока находятся в диапазонах:

мост Р5026 на напряжении 3-10 кВ — 10 ÷1 мкФ, на напряжении менее 100 В — 6,5·10-4÷5·102 мкФ;

мост МД-16 на напряжении 6-10 кВ – 0,3·10-4 ÷0,4 мкФ, на напряжении 100 В — 0,3 · 10-3 ÷100 мкФ;

мост P595 на напряжении 3-10 кВ –3·10-5 ÷1 мкФ, на напряжении менее 100 В – 3 · 10-4 ÷102 мкФ.
