Как установить щит учета на опоре, не нарушая правил

Крепление щита учета к бетонному столбу
Подключение частного дома к электрической сети предусматривает установку щита учета, в котором будет монтирован прибор учета электроэнергии и защитные аппараты, подключен ввод от электросети и отходящий кабель, который питает домашнюю проводку. Нередко одним из требований снабжающей организации, которая осуществляет подключение к электросетям, является установка щита учета на опоре (столбе). В данной статье мы предоставим читателям сайта Сам Электрик основные рекомендации по данному вопросу.

Организационные вопросы

Прежде всего, следует учитывать, что электросетевая компания выполняет подключение непосредственно к электросетям только при условии соблюдения всех требований по установке щита учета и оформлении всех необходимых документов.

Следовательно, первым этапом является составление проекта и утверждение его в электросетевой организации.

Как правило, в организации есть типовые проекты подключения к электросетям и перечень требований относительно выбора номинала защитных аппаратов, типа электросчетчика, сечения вводного провода (кабеля), типа и конструктивного исполнения корпуса учетно-распределительного щитка, а также требования по монтажу самого щитка на опоре либо в другом месте. Возможно, по требованию снабжающей организации потребуется подключение счетчика к автоматизированной системе коммерческого учета электроэнергии (АСКУЭ).

Нередко возникают ситуации, когда после приобретения вводного кабеля, установки щита, прибора учета и необходимых защитных аппаратов без предварительного согласования, энергоснабжающая организация отказывает в подключении к электросети и приходится устранять ошибки в монтаже либо заново приобретать новый электросчетчик, защитные аппараты и другие элементы.

Поэтому если у вас уже есть готовый проект, то прежде чем приобретать необходимые конструктивные элементы и приступать к монтажу электрощита, следует согласовать проект в снабжающей организации.

Классификация щитов

Щит учета может иметь различное конструктивное исполнение: в виде небольшого бокса, рассчитанного на установку прибора учета и защитного аппарата либо в виде полноценного шкафа, в котором может быть установлено несколько защитных аппаратов и другие вспомогательные элементы для распределения электроэнергии (учетно-распределительный и групповой учетно-распределительный щитки).

Щитки также классифицируется по степени защиты корпуса от негативных воздействий влаги и посторонних предметов, в том числе и пыли. В данном случае щит устанавливается на опоре (столбе), то есть вне помещений, поэтому корпус такого щита должен иметь степень защиты не ниже IP54. Также выбирая корпус учетно-распределительного щитка нужно учитывать возможность его эксплуатации в температурном диапазоне местных условий окружающей среды.

Корпус щита учета для установки вне помещений должен иметь запирающее устройство, а на самом корпусе должно быть прозрачное окно для возможности беспрепятственного съема показаний представителями энергосбыта.

Правила установки щита учета

Приведем нормы на установку электрического щита согласно ПУЭ 7. Согласно главе 1.5, п. 1.5.29, расстояние от поверхности земли (пола) до клемм прибора учета должно быть в пределах 0,8-1,7 м. Сам щит может устанавливаться, как на опоре (столбе), так и на трубостойке – в данном случае все также зависит от требований снабжающей организации.

Электрический счетчик должен быть защищен предохранителями или автоматическими выключателями. При этом расстояние от электросчетчика до защитных аппаратов не должно превышать 10 м.

Часто потребители не соблюдают требования относительно выбора номинала защитных аппаратов, что может привести к повреждению счетчика. А в случае превышения допустимого лимита мощности у нескольких потребителей может привести к нежелательной перегрузке на питающей линии в целом, что влечет за собой возникновение аварийных ситуаций в электрической сети.

Поэтому в большинстве случаев снабжающая организация устанавливает щиты учета с возможностью установки автоматического выключателя.

Автоматический выключатель, во-первых, осуществляет защиту самого электрического счетчика от перегрузки, во-вторых, он лимитирует нагрузку в соответствии с договором по электроснабжению дома, в котором, как правило, указывается выделенная мощность.

Автоматический выключатель устанавливается и подключается при подключении к электросетям, а сам щиток пломбируется для предотвращения самовольной замены автомата, а также несанкционированного вмешательства в работу измерительного прибора.

Щит учета устанавливается только на устойчивую и надежную опору при помощи специальной скобы и других элементов для монтажа, которые есть в комплекте к щитку или которые нужно приобрести дополнительно.

Также в целях защиты от повреждения или вмешательства снабжающая организация может выполнить установку щитка учета на опоре (столбе) на высоте более 1,7 м.

Заземление электрощита

Очень часто возникает вопрос о том, как заземлить электрощиток. В данном случае в первую очередь также необходимо руководствоваться требованиями снабжающей организации.

В случае отсутствия требований необходимо заземлить щиток с учетом системы заземления электрической сети. Большинство потребительских сетей имеют систему заземления TN-C, которая предусматривает объединение нулевого и защитного проводников в проводник PEN на всей протяженности линии.

Точка разделения данного проводника на защитный заземляющий и нулевой проводники осуществляется в щите до самого электросчетчика, а после разделения система заземления называется TN-C-S.

По правилам PEN-проводник имеет несколько повторных заземлений на опорах на всей протяженности линии и в конце, в самом щите учета на опоре (столбе) он также заземляется.

PEN-проводник соединяется с металлическим корпусом электрощита, а щиток, в свою очередь, присоединяется к предварительно монтированному заземлителю (заземляющему контуру) при помощи заземляющего проводника. Сечение провода для заземления должно быть не меньше сечения вводного питающего кабеля.

Но важно учитывать, что заземление домашней проводки и PEN-проводника в частности может быть не только бесполезным, но и опасным. Если питающая линия находится в неудовлетворительном техническом состоянии, а повторные заземления PEN-проводника на опорах (столбах) линии не соответствуют требованиям, то в случае разрыва PEN-проводника на корпусе заземленного щита может появиться опасный потенциал. При этом по заземляющему проводнику и по контуру заземления будет протекать уравнительный ток, который может привести к повреждению вводного кабеля.

Следовательно, если заземление питающей линии не соответствует требованиям, предъявляемым к заявленной системе заземления электрической сети, то лучше использовать совмещенный проводник PEN вводного кабеля исключительно в качестве нулевого вводного провода. При этом можно реализовать своими руками систему заземления ТТ, то есть монтировать индивидуальный заземляющий контур проводки и заземлить на него металлический корпус электрощитка.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается установленный заземленный щиток на столбе:

Вот собственно и все рекомендации, которые мы хотели вам предоставить. Надеемся, теперь вы знаете, как происходит установка щита учета на опоре согласно ПУЭ и какие требования предъявляются к данному виду работ. Надеемся, предоставленная информация была для вас полезной и интересной!

Материалы по теме:

Источник: https://samelectrik.ru/kak-ustanovit-shhit-ucheta-na-opore.html

Комплект для монтажа к столбу: разновидности наборов и процесс фиксации

Крепление щита учета к бетонному столбу

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Комплект для монтажа к столбу – это набор креплений, позволяющих монтировать различные типы металлокорпусов (шкафов под электросчётчики — прямого или трансформаторного включения) на вертикальных опорах загородных участков, дач и др.

Преимущества использования

Приобретение и использование комплектов для установки на столбе имеет ряд преимуществ. Монтажное оборудование нового поколения упрощает и ускоряет процесс установки. Теперь установить шкаф учета на стандартный опорный столб или линию электропередач не составит труда даже человеку, не имеющему строительных или монтажных навыков. Правильно подобранный вариант комплекта может существенно сократить время монтажа электрощита, и гарантировать высокую надежность крепления.

И самое главное, что важно для каждого дачника — для надежной фиксации конструкции электрощита на опоре необходимо всего два ключа (10,13 мм) и ножницы по металлу.

Универсальное крепление шкафа учета

Основные параметры

Большинство производителей указывает, что:

  • Максимально допустимая масса закрепляемого электрощита 50 килограмм, чего вполне достаточно для стандартной конструкции;
  • Комплекты предназначены для установки металлокорпусов на круглых столбах диаметром до 350 мм;
  • Диапазон эксплуатационных температур: -50…+45°С при относительной влажности ≤100%;
  • Климатическое выполнение и категория размещения креплений отвечает показателю У1 по ГОСТу 15150;
  • Обладают повышенной прочностью.

Обычно все крепежные детали из комплектов сделаны из оцинкованной стали, толщина металла базовых элементов комплекта может доходить до 4,0 мм. Стальные планки и скобы для монтажа лучше выбирать с покрытием из полиэфирной порошковой краски, это не только добавит эстетичности, но и существенно продлить срок надежной фиксации.

Читайте также  Как правильно собрать электрический щиток в квартире?

Комплекты могут быть универсальными, или предназначенными для специальных моделей ШУ (шкафов учета электроэнергии). Универсальный комплект отличается тем, что с помощью него возможно зафиксировать металлокорпус любого типа, начиная с ЩРН, ЩУРН, ЩУ, ЩМП и заканчивая стандартным ШУ, а также подходит для любого типа несущих столбов и опор.

Варианты наборов крепления к опоре:

  • Комплект установки металлического корпуса к опоре монтажной полосой модели IEK;
  • Набор для монтажа к опоре на ЩУ (на ленте);
  • Комплекты для установки шкафов учета EKF на опорах круглого или квадратного поперечного сечения;
  • Крепление скобой металлической оболочки на железобетонных опорах типа СВ95 и СВ105 (трапециевидных стоек);
  • Универсальный TDM.

Составляющие различных установочных наборов

Комплект для монтажа шкафа учета на опоре может содержать установочные планки, ленту, скобу, швеллер, специальные метизы или другие детали, позволяющие быстро безопасно провести фиксирующие мероприятия.

Универсальный пакет состоит из:

  • Две оцинкованные перфорированные полосы (длиной 1,25 м, ширина и толщина 15 мм и 1,5 мм);
  • Четырех оцинкованных  болтов;
  • Четырех плоских шайб М6;
  • Четырех шайб-гровер М6;
  • Четырех гаек М6.

Типовая комплектация набора для установки на столбе щитов серии ЩУ:

  • Кронштейны из стали оцинкованные (4шт);
  • Хомуты ленточные из нержавеющей стали (2шт);
  • Замки (2шт);
  • Винты (4шт);
  • Гайки с фланцем (4шт);
  • Шайбы кровельные герметичные (4шт).

Набор под электрощит серии ЩУ

Подготовительный этап

Перед началом работ и непосредственным закреплением шкафа учета необходимо дополнительно, кроме электросчетчика, приобрести столб и договориться о его бетонировании, или получить разрешение на установку на имеющемся. Иметь шкаф для электросчетчика желательно с защитой не менее IP54, ознакомиться с требованиями эксплуатации ШУ.

Важно! Условия эксплуатации шкафов учета ШУ: окружающая среда должна быть невзрывоопасна – без токопроводящей пыли (запрещено более 0,2-1 мг на метр куб) и агрессивных газов (допустимо в пределах 50 мг на метр куб.), влажность воздуха не больше 80% при температуре окружающей среды 25ºС.

Проводят разметку на столбе при помощи строительного карандаша (мела) и транспортира. Прикладывают купленный шкафчик и проводят разметочные полосы. Обязательно проверяют горизонтали, чтобы изделие выглядело эстетично. Щиток можно ставить на высоте (от пола до коробки) 0,8-1,7 м, но для удобства снятия показаний их чаще всего делают 1,4 — 1,6 метра выше уровня земли.

Процесс фиксации

Из набора берут скобу и вставляют так, чтобы она обхватила круглый столб, а концы вышли на сторону, где будет заканчиваться верхняя крышка металлического корпуса. С другой лицевой стороны скобу соединяют с швеллером посредством бол-гайка-шайбового крепления. Для нижнего края корпуса проводят операции аналогично.

Схема установки металлокорпуса

Коробка фиксируется задней стенкой на швеллерах при помощи винта, гайки и шайбой с прокладкой. Работу можно облегчить, и коробку насадить на саморезы по металлу, но это будет менее надежно.

Способы монтажа и сведения о щитке учета

Запомнить:

(1 в среднем: 5,00 из 5)

Источник: http://rusograda.ru/stolby/komplekt-dlya-montazha-k-stolbu

Установка вводного щита на опоре

Крепление щита учета к бетонному столбу

Одним из вариантов, устройства абонентского ответвления к частному дому, является установка вводного щита с блоком учета электроэнергии (электросчетчиком) на опоре отвода. Другими слова, на опоре линии электропередачи, от которой делается отвод к дому, ставиться водной щит с вводным автоматом и счетчиком учета и необходимыми электротехническими устройствами.

При установке щита на опору возможно понадобятся сварочные работы. Можно заказать сварочные работы любой сложности в Санкт-Петербурге, для этого нужно перейти на сайт.

Установка вводного щита на опоре — правовой вопрос

1. Во-первых, абонентский отвод делается с разрешения энергоснабжающей организации и утвержденного ей же, проекта. В такой ситуации, вполне возможно, с их стороны, как запрещение такой установки, так и наоборот, настоятельная рекомендация такой установки вводного щита.

Именно по этому, можно увидеть целые поселки с однотипными установками вводных учетно-распределительных щитов на опорах возле домов или совсем  наоборот.

2. Во-вторых, Нет нормативных документов, в которых было бы запрещено и даже не рекомендовано, устанавливать вводные устройства со счетчиком учета на опорах абонентских отводов.

Конечно, администрациям всех уровней, выгодно, когда счетчики учета стоят вне жилых помещений и доступны для контроля в любое время и не зависят от настроения хозяина дома, впускать или не впускать проверяющего. Такая установка, хоть как то можно бороться с воровством электроэнергии.

Установка вводного щита на опоре, нормативы, правила, советы

Сначала нормативы:

Согласно ПУЭ (изд. 7), расстояние от пола (земли) до клемм электросчетчика должно быть не более 1700 мм;

  Схема подключения однофазного электросчетчика

Для замены счетчика и безопасной его эксплуатации, до счетчика нужно установить коммутационный аппарат или предохранители. (ПУЭ 1.5.36). Кстати, в этом же пункте, указано, что расстояние от коммутационного аппарата до счетчика должно быть не больше 10 метров. То есть, если от опоры до дома меньше 10 метров, возможна установка вводного щита на опоре, а счетчик на фасад дома или в доме.

Важно! Обращу ваше внимание, что до счетчика ставят не автоматы защиты (автоматические выключатели), а рубильник или предохранители.

Теперь рекомендации энергетических компаний

Как вы понимаете, энергетические компании, продающие электроэнергию, заинтересованы только в одном, чтобы у них не воровали электроэнергию, отсюда и рекомендации.

  • Узел учета электроэнергии должен ставиться вне помещения, на фасаде дома или на специальной стойке, в том числе опоре;
  • Шкаф узла учета должен запираться;
  • Шкаф узла учета и стойка должны быть повторно заземлены;
  • Нулевой провод также повторно заземляется;
  • В шкафу учета должен быть установлен автомат защиты, после счетчика, для защиты питающей линии;

А теперь совсем желаемый совет энергокомпаний:

  • В шкафу должен стоять электронный электросчетчик с импульсным выводом, и контролером, передающим данные в автоматическом режиме на ТП (трансформаторную подстанцию).
  • Кроме этого запорное устройство шкафа должно иметь герконное реле, которое также передает данные, когда этот шкаф учета открывали. Это я описал, желание всех продающих компаний и контролирующих органов поставить везде систему АСКУЭ (автоматическая система контроля учета электроэнергии).

Установка системы АСКУЭ в коттеджном поселке

Как дело обстоит на практике

На практике:

  • Установка вводного щита на опоре, в цивилизованных поселках выдерживают до 1700 мм. Высоту установки в малонаселенных поселках, поднимают до 2500 мм.
  • Для спуска кабеля к щиту и подъема его обратно для воздушного ввода в дом, не используют провода СИП, а используют кабель ВВГ. Сам кабель прочно закрепляют на опоре, пряча его в защитных трубах. При подземном вводе в дом, кабель ВВГ опускают в трубах до щита, а после щита, кабелем ВВбШв в трубе, уходят в траншею.
  • Во вводном устройстве, кроме установки вводного рубильника (до счетчика) и автоматов защиты (после него), нужно поставить устройства для защиты от перенапряжения (УЗИП).

Выводы

  • При желании и настойчивой рекомендации со стороны продающей организации «установить счетчик учета вне дома», он ставиться в шкаф вводного устройства и выводится за территорию участка.
  • Шкаф вводного устройства повторно заземляется.
  • До счетчика учета ставится коммутационный аппарат или предохранители.
  • После счетчика учета ставятся автоматы защиты, которые называются вводные;
  • Как дополнительная защита в водном щите, установленным на опоре, устанавливаются УЗИП;
  • Шкаф ВУ с блоком учета должен иметь окно для считывания показаний счетчика, а дверца шкафа должна запираться и пломбироваться.

©Ehto.

ru

Похожие посты:

  • Виды электроизоляционных материалов их применение, Рубрика Материал
  • Шкафы распределительные электрические ШР и ШРС, Рубрика Электрощиток
  • Техническое обслуживание высоковольтного оборудования, Рубрика Ремонт электрики
  • Что влияет на стоимость электромонтажных работ, Рубрика Ремонт электрики
  • Какие бывают бензиновые генераторы, Рубрика Строительство
  • Внутренние электросети: устройство и правила монтажа, Рубрика Монтаж электрики
  • Техническое обслуживание силовых трансформаторов, Рубрика Справочник электрика

Источник: https://ehto.ru/elektrika-chastnogo-doma/elektrika-derevyannogo-doma/ustanovka-vvodnogo-shhita-na-opore

Монтаж электрощитка 380 Вольт

Крепление щита учета к бетонному столбу

Пройден длинный путь согласования бумаг, получены заветные Технические Условия (ТУ) на подключение электрической мощности 15кВт. Дошло дело, наконец то, до реальных «не бумажных» работ. Надо выполнить требования ТУ, в том числе, и прежде всего, необходимо правильно расположить и установить щит учета верно собрать электрическую схему внутри щита, сделать правильную обвязку щита входящими и выходящими проводами.

Понятно, что для выполнения этой работы гарантированно и без проблем придется обратиться к тем самым местным электросетям, инспектор которых придет все эти работы проверять. Будет очень правильно, а в ряде случаев позволит избежать заметных избыточных затрат, если и сам владелец дома будет хорошо понимать какие именно работы и как ему должны будут сделать. Всё должно быть сделано так, чтобы все работало и инспектор, который приедет к вам для проверки реализации ТУ, не смог ни к чему придраться.

Выполнить техниеские условия можно по разному, можно накрутить в щитке множество дополнительных и далеко не дешевых устройств автоматики и защиты, а можно обойтись только самым необходимым минимумом. Ни в коем случае не оспаривая безусловной полезности дополнительных устройств защиты и автоматики, на этапе подключения вполне можно обойтись и самым минимумом.

Чем меньше устройств в щитке и проще его электрическая схема, тем меньше мест о которые может «споткнуться» проверяющий инспектор и тем проще получить электричество в дом.

Когда закончатся все проверки, когда вам всё что требуется, опломбируют, и вы станете полноправным потребителем 15кВт, вы спокойно и неспеша добавите в свой щит дополнительные УЗО (УЗО — устройство защитного отключения) и защиту от импульсных перенапряжений и тд и тп. На этапе подключения можно ограничиться именно тем минимумом, который требуется по ТУ.

Как и где установить щит учёта?

Для многих до сих пор непривычным остается требование установки щита со счетчиком (это и есть щит учета) с внешней стороны своего забора. Именно так, с внешней стороны, до забора вашего участка, на опоре требуется установить щит учета.
Почему так? Очень просто, контролирующие службы должны в любой момент иметь полный и беспрепятственный доступ к этому щиту.

Читайте также  Как провести розетку от щитка в квартире?

Как правило опора для электрощитка, это надежно вбитая в землю металлическая труба прямоугольного или круглого сечения. Иногда встречаются опоры, выполненные как железобетонный столбик, на котором закреплен отрезок металлической трубы (закреплен, например, на приваренных скобах-стяжках).

Щит учета на металлической опоре

Щит учета на железобетонном столбике-пасынке.

Что такое щит учета?

Щит учета — это специальный металлический шкаф внутри которого собрана электрическая схема и установлен прибор учета (электросчетчик). Учтите, если вы постоянно проживаете в своем доме, вам, как минимум, ежемесячно и зимой, и летом придется заглядывать в этот шкаф, хотя бы для того, чтобы снять показания счетчика.

Шкаф стоит на улице и в дождь и в снег и в жару и в холод . Условия, в которых шкаф вынужден сохранять «электрическое сердце » вашего дома, совсем не простые.
Обязательно с большой ответственностью подойдите к выбору шкафа для своего щита учета. Выбирайте шкаф от известного производителя. Проверьте, что степень защиты не менее IP55. Советую покупать шкаф только с дополнительной внутренней дверью-перегородкой внутри.

При покупке проверьте:

  • наличие и качество всех замков шкафа
  • дополнительные комплекты ключей
  • качество покраски
  • наличие и качество резиновых уплотнителей на дверях
  • наличие аккуратных отверстий для ввода-вывода кабеля
  • наличие полного комплекта подходящих муфт
  • наличие надежно приваренного контакта заземления шкафа
  • наличие заводского заземления дверок

Шкаф должен иметь внутри металлическую арматуру для удобной установки электросчетчика, DIN рейки для автоматов, колодки для нуля и для защитного заземления.

Вот такой добротный и долговечный шкаф должен на долгие годы стать надежным «домом» для вашего электросчетчика, для автоматов защиты и контактов кабеля и провода.

Шкаф щита учёта.

Что в самом минимальном варианте должно быть установлено внутри 3-х фазного щита учета 15 кВт?

Первым делом устанавливаем электросчетчик на предусмотренное для него место (естественно, никаких пломб, которые будут видны на следующих фотографиях, пока еще у вашего щита учета нет).

Электросчетчик в шкафу учета.

Рядом, на DIN рейке, ставим трехфазный (строенный) вводной автомат 3 х 25А. Этот вводной автомат обязательно должен стоять в пластиковом боксе с возможностью опломбирования.

Вводной автомат в пластиковом боксе под опломбировку.

Под вводным автоматом удобно расположить второй, выходной автомат 3 х 25А, который будет включен в схему после счетчика. Рядом с автоматом можно расположить колодки для нулевого рабочего провода и для защитного заземления.

Выходной автомат щита учёта.

Вот и всё самое необходимое что должно быть внутри шкафа щита учета. На фотографии собранного щита есть один единственный автомат, который добавлен уже позднее. Через этот автомат подключен гараж, подключение гаража сделано после завершения всех официальных работ по ТУ. Этот автомат не нужен на этапе подключения.

Шкаф, с такой установленной начинкой, надо надежно, например на резьбовой шпильке через металлический уголок, закрепить на опоре.

Вариант укрепления шкафа на опоре.

Установить требуется так, чтобы от земли до нижних контактов счетчика было 1,7 метра. В шкаф должны будут войти провода вводного СИП кабеля (Самонесущий Изолированный Провод) с сечением токонесущих жил 16 кв мм и такого же типа СИП провода должны выйти (вариант с кабелем-воздушкой от щита учета к стене дома) из шкафа.

И входной, и выходной кабель заходит внутрь шкафа щита учета через его нижние отверстия. Провода кабеля СИП — 4 4х16 очень жесткие и толстые, работать с такими проводами достаточно трудно. Однако, несмотря на это, кабель должен быть проложен по опоре в защитной гофре или в специальном кабельном канале, а в местах прохода через отверстия шкафа должны использоваться соответствующие муфты.

Провода вводного кабеля должны присоединяться к верхним неподвижным контактам вводного автомата.

Провода вводного кабеля на клеммах вводного автомата.

С выхода контактов вводного автомата провода схемы щита учета должны быть заведены на вход счетчика, а провода с выхода счетчика — на верхние контакты второго (выходного) автомата.

Провода с выхода счетчика на вход выходного автомата.

На опоре обязательно должно быть выполнено защитное заземление.

Защитное заземление.

Контур защитного заземления щита учета должен быть подсоединен к контуру заземления опоры. Вот, собственно, и вся электрическая схема щита учета 15 кВт в самом минимальном варианте.

Щит учета в сборе. Минимальный вариант.

Конечно, о самостоятельных подсоединениях к проводам на столбе не может быть и речи. Подключения на столбе должен делать только специалист местных электросетей. Специалист электросетей поднимется на столб, от которого должно быть сделано подсоединение, укрепит на столбе, примерно на уровне проходящих проводов электрокабеля, специальную металлическую скобу с надежными приваренными к ней кольцевыми зацепами.

Скоба с кольцевыми зацепами на столбе.

Вводные провода будут натянуты между кольцевыми зацепами скобы на столбе и кольцевым зацепом на опоре щита при помощи специальной арматуры для натяжения и крепления СИП — зажимов клиновых анкерных.

Зажим клиновой анкерный для СИП.

Вводной и выходной кабель СИП. Крепление от столба к опоре.

у, на столбе, специальными соединителями — зажимами прокалывающими ответвительными, провода вводного СИП кабеля будут присоединены к магистральным электрическим проводам( идущим между столбами).

Зажим прокалывающий ответвительный.

Подсоединение проводов вводного кабеля СИП к магистральным электрическим проводам.

Внизу, внутри шкафа щита учета, провода вводного СИП кабеля будут подсоединены к неподвижным контактам вводного автомата.

Как должен быть сделан СИП кабель от электрощитка к стене дома?

С выхода второго (выходного) автомата щита учета, провода выходного СИП кабеля (через отверстие внизу шкафа и в гофре), должны подняться по опоре до её кольцевого зацепа, откуда, при помощи комплекта анкерных клиновых зажимов, выходной СИП кабель будет натянут сначала между кольцевыми зацепами опоры и скобы наверху столба, а затем от скобы наверху столба до точки ввода в дом.

Выходной СИП кабель от столба до стены дома.

Анкерный клиновый зажим и выходной СИП кабель, крепление на стене дома.

Как вводной кабель, так и кабель от щита учета к дому, нигде не должен иметь каких-либо спаек, сросток, муфт или ответвлений.
Каждый провод кабеля должен быть абсолютно цел и не должен быть нигде поврежден, нарощен, оголен или тп.

Монтаж электропринимающих устройств заявителя присоединения на 15 кВт, выполненный таким образом удовлетворяет требованиям типового ТУ на присоединение. Инспектор, приехавший для проверки, опечатает пластиковый бокс вводного автомата, опечатает счетчик внутри шкафа щита учета и всё.
Поздравляем, 15 кВт «электрическое сердце» вашего дома включилось в работу.

Источник: https://domorost.ru/article/764/%D0%BC%D0%BE%D0%BD%D1%82%D0%B0%D0%B6-%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D1%89%D0%B8%D1%82%D0%BA%D0%B0-380-%D0%B2%D0%BE%D0%BB%D1%8C%D1%82

Установка электрощита на столбе

Крепление щита учета к бетонному столбу

Для обустройства абонентского ответвления к частному дому может потребоваться установка электрощита на столбе. В этом случае основной щит, где располагается вводный автомат и счетчик учета, закрепляется непосредственно на опоре линии электропередачи.

Щит на столбе – установка, сборка, монтаж

Для частных домов выбираются модели с напряжением 220В, при этом обязательны крепления на вертикальную поверхность. Стандартных установочных комплектов будет достаточно для фиксации оборудования весом до 50 кг, при этом диаметр опоры может составлять 350 мм максимум.

Правовой вопрос установки вводного щита на опоре

Абонентский отвод можно сделать только после получения разрешения энергоснабжающей организации. Монтаж электрощита на столб выполняется по утвержденному проекту энергосбытом. Нет документальных норм, запрещающих такую установку. Точно так же нет и актов, которые могут предписывать только такой способ монтажа. Однако с точки зрения поставляющей (контролирующей) организации предпочтительнее вынос приборов учета на улицу, так как это позволяет в любой нужный момент считывать показания, даже если хозяева дома отсутствуют.

Монтаж и сборка электрощитков нормируется такими документами: ГОСТ 51321, ГОСТ 51778-2001, ГОСТ Р 51628-2000.

Виды электрических щитов

Электрический щиток является обязательной частью любой распределительной сети. В нем размещаются устройства, необходимые для быстрого аварийного отключения электрического тока, а также защитная автоматика, предупреждающая негативное воздействие перегрузок и коротких замыканий.

Существуют разные виды щитков:

  • по внешнему виду – закрытые или полузакрытые (задняя стенка в них не предусмотрена);
  • по габаритам – большие шкафы и небольшие боксы;
  • по назначению – распределительные, учетно-распределительные и групповые учетно-распределительные.

Поскольку щит электрический на столб устанавливается за пределами помещения, он должен быть в металлическом корпусе и со степенью влагозащиты не менее IP54. Таким образом обеспечивается безопасность и стабильность установленных внутри приборов и всей электросети в целом. На корпусе должна быть маркировка, говорящая о наличии встроенной пыле- и влагозащиты, а также о возможности эксплуатации в температурном диапазоне от -40 до +40 градусов.

Требования, нормативы и рекомендации к установке электрощита на столбе

Установка электрощита на столб производится в соответствии с требованиями ПУЭ-7. В пункте ПУЭ 1.5.36 указано, что до счетчика обязательно нужно установить коммутационный аппарат или предохранители. Расстояние между ними и счетчиком не может быть более 10 метров. Расстояние до самого щитка от земли должно быть не более 1,7 метра. Минимум – 80 см, в ряде случаев высота установки может быть уменьшена до 40 см. Автоматические защитные выключатели могут монтироваться только после счетчика.

Нормативы энергокомпаний для установки щита на столбе

Энергетические компании рекомендуют придерживаться таких правил при монтаже электрощита на столб:

  • необходима надежная устойчивая опора;
  • шкаф с установленным внутри прибором учета должен запираться;
  • в щитке должно быть прозрачное окошко для быстрого съема показаний;
  • обязательному заземлению подлежат шкаф узла учета, стойка, нулевой провод.

Также энергетики рекомендуют устанавливать в щиток импульсный электросчетчик с контроллером, передающим данные на трансформаторную подстанцию автоматически.

Требования экспертов и рекомендации для монтажа электрощита

Специалисты рекомендуют соблюдать требования по высоте, не выносят щит на столбе выше 1700 мм от уровня земли. На практике высота может быть увеличена до 2,5 метров, если речь идет о малонаселенных поселках или садовых товариществах.

Также необходимо использовать кабель ВВГ для спуска к щиту и ввода в дом по воздуху (для воздушных ЛЭП подходит провод самонесущий изолированный, СИП). Его обязательно закрепляют на опорах и защищают специальными трубами. Защитные трубы используют и при подземном вводе в дом. Чтобы втянуть кабель внутрь, его привязывают к тросу.

Читайте также  Как правильно заземлить электрощиток?

В щит монтируют не только прибор учета, но и вводный рубильник (до счетчика), автоматы защиты (после него) и УЗИП (устройство защиты от перенапряжения).

Установка вводного щита на столбе

Весь процесс установки электрощита на уличном столбе включает в себя такие операции:

  1. Подготовительная разметка на столбе, которая помогает определить необходимое место установки в соответствии с требованиями по высоте (0,8-1,7 м).

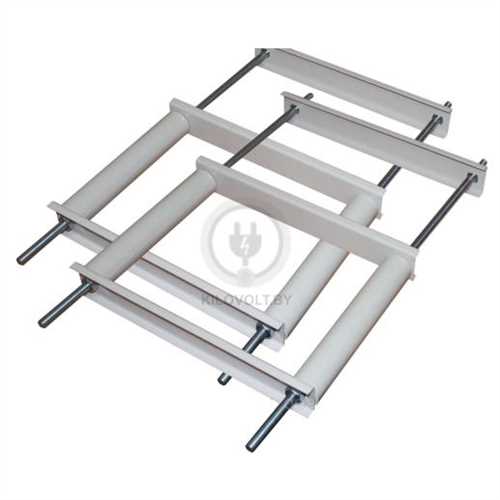

  2. Фиксация необходимого оборудования. Крепежной скобой обхватывают столб, и 2 конца ее выводят в направлении верхней крышки щитка. С лицевой стороны она соединяется швеллером. Нижний край щитка закрепляется аналогичным образом.
  3. Корпус заземляется.
  4. Производится сборка автоматов, защитных устройств внутри щитка.

Установка щита

Монтаж щита для установки счетчика может производиться на отдельной опоре, на столбе линии электропередач или на стойке, выполненной из подручных материалов. Важно, чтобы она была устойчивая и ровная, чтобы щит можно было зафиксировать в уровень и закрепить сквозными болтами.

По стандарту высота расположения щита не может превышать 1,7 метра, однако сетевики могут потребовать установку на высоте 2,5-3,0 метра. В этом случае при выборе опоры и креплений нужно учитывать еще и увеличенную ветровую нагрузку.

Ввод проводки и подключение автоматов

Для ввода в щит необходимо предусмотреть промежуточные изоляторы, которые предупреждают повреждения изоляции на вводном кабеле.

Что касается состава уличного электрического щита, то в него включаются:

  • Вводной автомат с 2 полюсами (если сеть однофазная) и с 3-4 полюсами (если 3-фазная);
  • Дифференциальный автоматический выключатель для противопожарной защиты сети (УЗО номиналом 100-300 мА);
  • Прибор учета электрической энергии, подобранный в соответствии с подключенной мощностью;
  • Дополнительно можно установить реле контроля напряжения, ограничитель перенапряжений (ОПН) или УЗИП (устройство защиты от импульсных перенапряжений), которое защищает не только от коммутационных скачков, но и от перенапряжений, вызванных электрическими разрядами в атмосфере (грозой).

Также поставщик электроэнергии может рекомендовать утепленный щиток или необходимость установки в нем модульного термостата для поддержания плюсовой температуры внутри корпуса в зимний период.

Заземление щита

В щите размещают нулевые шины PE и N, объединяя их перемычкой, что позволяет объединить нулевые и заземляющие проводники. Металлический корпус заземляется соединением с шиной РЕ. К ней же подключается повторное заземляющее устройство (для подключения используется медный провод таким же сечением, как и для вводного фазного проводника).

Само заземляющее устройство выполняется из стальных прутков диаметром 16 мм или уголков такого же сечения. Элементы свариваются между собой стальной полосой 4х10 мм, и все конструкция углубляется в землю в месте установки счетчика.

Основные ошибки при установке электрощита

Если на вводе щита не будет коммутационного аппарата, то не будет и возможности обесточить систему для выполнения необходимых профилактических или ремонтных работ. Также часто устанавливают не селективное УЗО или не предусматривают дифзащиту для всех потребителей, что в конце концов негативно сказывается на безопасности. Чтобы предупредить поражение человека электротоком при возникновении аварийных ситуаций, понадобится установка дифзащиты с чувствительностью по току утечки не более 30мА.

Кроме того, необходимо полностью изолировать контакты и токоведущие жилы проводов. Частое нарушение – неправильный выбор самого корпуса щита. Он обязательно должен быть качественный, с окрашенной коррозионностойкой краской корпусом, с внутренними перегородками, установленными без перекосов.

К ошибкам можно отнести и некачественный монтаж. Как правило, такие нарушения возникают из-за того, что проект не выполнялся – нет ни рабочих чертежей, ни расчетов по нагрузкам. А это – обязательный этап в таких работах. Квалифицированные специалисты выполняют электромонтаж по готовому проекту. При этом всегда учитываются нормы, прописанные в Постановлении Правительства РФ от 27.12.2004 N 861 «Об утверждении Правил недискриминационного доступа…». Согласно этим правилам стандартно подключают три фазы 15 кВт.

Также не стоит забывать, что установка вводного автомата на щите не заменяет монтажа такого же устройства в доме. Автоматы выполняют задачу надежных коммутационных аппаратов для быстрого включения/отключения всей сети.

Квалифицированный электрик рассчитает стоимость щитка в сборе, учитывая все устанавливаемые устройства нужной мощности.

Источник: http://ViartaGroup.ru/articles/ustanovka-schita-na-stolb.html

Щит учета! Щитучета.рф

Крепление щита учета к бетонному столбу

Вот уже 4 года мы производим лучшие щиты учета электроэнергии! Щиты учета, сошедшие с нашего стапеля, успешно установлены от Красноярска до Санкт-Петербурга. 100% щитов учета, собранных нами, приняты сетевыми организациями и введены в эксплуатацию. За 4 года работы мы накопили приличный опыт, с которым готовы поделиться в данной статье! Итак поехали…

Самой первой процедурой после покупки участка в 90% случаев будет процедура технологического присоединения к электрической сети. Очень сложно построить дом без электричества. Дизельгенереторы стоят дорого, а бегать с переноской к соседу тоже не вариант.

Самым первым шагом для подключения частного дома к электросети будет подача заявления в сетевую организацию. В основном все технические условия выдаются на 15кВт. Стоимость 15кВт составляет 550 рублей. За дополнительную плату и при наличии технической возможности можно прибавить себе максимальной мощности. В заявлении у Вас будет возможность выбрать уровень напряжения 220В или 380В. Обязательно нужно указывать напряжение 380В по следующим соображениям:

  1. У нас будет возможность подключить электроприемники с напряжением питания 380В(двигатели, варочные панели, котлы и тп.)
  2. У нас будет возможность в доме сделать грамотную групповую разводку (например фаза А – первый этаж, фаза В – второй этаж, фаза С – котельная) и в случае если у нас отключиться одна из фаз две остальных останутся в работе.
  3. Можно выбирать фазу с наиболее близким уровнем напряжения к 220В и подключить к этой фазе наиболее ответственных потребителей.

Итак с напряжением и мощностью мы с Вами разобрались. В 95% случаем нам потребуется трехфазный щит учета на 15кВт 380В.

Установка щита учета

Установка щита учета  может производится на опору, на фасад здания, на забор, на трубостойку. Высота установки щита учета от 0,8-1,7м. Не стоит вешать щит учета на высоту 3-4 метра под предлогом “висит груша – нельзя скушать”. Во первых это нарушение ПУЭ, во вторых замучаетесь потом каждый раз таскать стремянку для съема показаний, в третьих у Вас такой щит учета могут не принять.

Установка на опору

Установка щита учета на опору

Такая установка разрешена не во Всех МРСК. В Частности в МРСК Центра и большинстве их филиалов установка щита учета на опору запрещена. Мотивируется это тем, что опора – это собственность МРСК, поэтому или платите аренду или вешайте в другое место. Если установка на опору возможна, она производится с помощью заводских комплектов крепления.

Установка на железо-бетонную опору показана в данном видео.

Комплект крепления на деревянную опору в данном обзоре.

Установка на фасад здания и на забор

Установка щита учета на фасад

Здесь все просто – корпус щита учета имеет четыре отверстия в углах. Соответственно с помощью дюбель-гвоздей или болтов с гайками мы можем установить наш щит учета на фасад или на поперечину забора.

Установка на трубостойку

Установка щита учета на трубостойке

Данный способ очень часто применяется московской и ленинградской областях. Здесь опять же готовых комплектов крепления нет, соответственно кто во что горазд. Если брать заводскую трубостойку там уже есть поперечины крепления корпуса щита учета.

Планки крепления корпуса

Если делаем трубостойку самостоятельно, можно приварить к трубостойке полосу или уголок и за эти же четыре отверстия установить корпус. Можно с помощью сантехнических хомутов так же повесить корпус.

Теперь мы с Вами знаем как произвести установку щита учета, переходим к следующему разделу.

Схема щита учета

Итак давайте разберем основную схему сборки надежного щита учета.

Схема щита учета

Составляющие схемы щита учета:

1.Корпус щита учета

Корпус щита учета IP66

Корпус щита учета IP54 с фальшпанелью и смотровым окном.

Это наш позвоночник, наш каркас и ни в коем случае не стоит экономить на корпусе щита учета так как его замена потянет замену половины комплектующих! Я опробовал полтора десятка производителей и выбрал для себя два основных производителя со степенью защиты IP54 и IP66. Как выбрать надежный корпус подробно расписано в данной статье.

2.Вводной автомат

Вводной автомат с возможностью пломбировки.

Для 15Квт 380В в основном используется трехполюсный автомат с номинальным током 25А. Данный автомат находится в цепях до счетчика поэтому он будет опломбирован сетевой организацией. Для пломбировки вводного автомата лучше использовать специальные заглушки. Они есть у таких производителей как ИЭК, EKF(планка),Legrand, Schneider Electric.

Заглушки выгодно отличаются от пластикового бокса тем, что клеммы автомата у нас видны, и мы можем в любой момент их осмотреть. В случае с боксом мы узнаем о плохом контакте фазного проводника только когда расплавиться фазная клемма и расплавиться бокс над этой клеммой.

По производителям стоит обратить внимание на Legrand – европейское качество, отключающая способность 6кА за умеренную цену.

Автомат Legrand

3. Счетчик электроэнергии

Счетчик трехфазный многотарифный меркурий

Счетчик трехфазный однотарифный Энергомера

Здесь вдаваться в подробности не будем, скажу лишь только, что счетчики бывают однотарифные и многотарифные. Производители НПК Инкотекс и АО Энергомера. За 4 года работы ни один из этих счетчиков не был забракован.

4. Автомат после счетчика

Обычно выбираются такие же как и вводной автомат, но уже не пломбируются. Возможна установка нескольких автоматом на две или три отходящие линии. Например на дом и гараж, или дом и баню. Автоматы как на 380В так и на 220В. Часто ставим автомат на 220В, при переходе с 220В на 380В, к данному автомату подключается “старая” линия 220В.

Однополюсный автомат для “старой линии”

Источник: https://xn--80aji4bbe2am.xn--p1ai/shhit-ucheta-shhitucheta-rf.html
