Как настроить и регулировать напряжение постоянного тока — подробное руководство

Напряжение постоянного тока является одним из основных параметров электрической сети или устройства. Оно определяет силу электрического поля, создаваемого в проводниках и потребляемую электрической аппаратурой. Но что делать, если нужно регулировать напряжение постоянного тока? В этой статье мы рассмотрим несколько способов регулировки напряжения, которые помогут вам настроить его на нужный уровень.

Один из самых распространенных способов регулировки напряжения постоянного тока — использование резисторов или потенциометров. Резисторы представляют собой электронные компоненты, сопротивление которых можно изменять. Увеличение или уменьшение сопротивления резистора позволяет контролировать величину напряжения. Потенциометр – это особый вид резистора, у которого сопротивление можно изменять механически с помощью поворота ручки. Этот способ регулировки наиболее точный и позволяет добиться нужного напряжения с высокой степенью точности.

Еще одним способом регулировки напряжения является использование стабилизаторов напряжения. Стабилизатор – это электронное устройство, предназначенное для поддержания постоянного или почти постоянного напряжения на выходе независимо от изменений входного напряжения. Стабилизаторы воспринимают переменное напряжение и преобразуют его в стабильное постоянное. Этот способ регулировки часто применяется в различных электронных устройствах, таких как компьютеры, телевизоры, мобильные телефоны и др.

Что такое напряжение постоянного тока?

НПТ играет важную роль в современной электронике и электротехнике. Он используется для питания различных устройств, таких как освещение, бытовая техника, компьютеры, телекоммуникационное оборудование и др. Постоянное напряжение также является основой для работы многих электронных схем, в том числе усилителей, источников питания и контроллеров.

Правильное регулирование напряжения постоянного тока имеет важное значение для обеспечения надлежащей работы электрических устройств и предотвращения повреждения оборудования, вызванного слишком высоким или слишком низким напряжением. Механизмы регулирования напряжения позволяют поддерживать стабильное напряжение на выходе источника питания независимо от вариаций входного напряжения или нагрузки.

В дополнение к техническому аспекту, понимание и умение работать с напряжением постоянного тока является важным для любого, кто занимается электрикой или электроникой. Знание основных принципов и методов регулирования НПТ позволяет эффективно проектировать и отлаживать электронные системы, а также решать проблемы, связанные с питанием источников энергии.

Какие существуют способы регулирования напряжения постоянного тока?

1. Использование переменного резистора: Для регулирования напряжения постоянного тока можно использовать переменный резистор. Путем изменения сопротивления резистора можно изменять напряжение на выходе.

2. Использование транзистора в режиме насыщения: В этом режиме транзистор ведет себя как почти идеальный закрытый ключ, и позволяет регулировать напряжение на выходе.

3. Использование стабилитрона: Стабилитрон — это полупроводниковое устройство, которое позволяет поддерживать постоянное напряжение на выходе, независимо от изменений входного напряжения.

4. Использование ШИМ-контроллера: ШИМ-контроллер (ШИМ — Широтно-импульсная модуляция) используется для регулирования напряжения путем изменения длительности импульсов с заданной частотой.

5. Использование источника питания с возможностью регулирования выходного напряжения: Некоторые источники питания имеют встроенные возможности регулирования выходного напряжения с помощью встроенного потенциометра или других методов.

6. Использование методов коммутации: Можно использовать методы коммутации, такие как мостовой выпрямитель, чтобы регулировать напряжение постоянного тока.

Обратите внимание, что выбор метода регулирования напряжения постоянного тока зависит от конкретных требований и условий применения.

Что такое регулировка напряжения и зачем она нужна?

Важность регулировки напряжения заключается в том, что различные устройства и электроника имеют свои требования к напряжению питания. Например, некоторые устройства могут работать только при определенном напряжении, а неправильное или непостоянное напряжение может привести к их повреждению или ненадлежащему функционированию.

Также регулировка напряжения может быть необходима для обеспечения безопасности и защиты электрических схем и устройств. Неустойчивое или слишком высокое напряжение может вызвать короткое замыкание, перегрев или даже пожар.

Методы регулировки напряжения могут варьироваться в зависимости от конкретных потребностей и системы, в которой они используются. Однако основными методами регуляции являются использование стабилизаторов напряжения, трансформаторов, регулируемых источников питания и преобразователей напряжения.

Преимущества регулировки напряжения:

1. Гарантия нормальной работы устройств и оборудования.

2. Защита от повреждений и поломок, связанных с неправильным напряжением.

3. Повышение безопасности электрических систем и устройств.

Регулировка напряжения является важной составляющей электрических систем. Она позволяет контролировать и поддерживать нужное значение напряжения для нормальной работы устройств, защиты от повреждений и обеспечения безопасности. Использование различных методов регулировки напряжения позволяет адаптировать системы электропитания к требованиям конкретных устройств и оборудования.

Как работает метод регулирования напряжения посредством резистора?

Основной принцип работы метода заключается в том, чтобы использовать резистор в качестве делителя напряжения. При этом входное напряжение делится между резистором и нагрузкой в определенной пропорции, определяемой соотношением их сопротивлений.

Если сопротивление резистора увеличивается, то напряжение на нагрузке также увеличивается, поскольку большая часть входного напряжения приходит на резистор, а меньшая часть проходит через нагрузку. Наоборот, если сопротивление резистора уменьшается, то напряжение на нагрузке уменьшается, поскольку большая часть входного напряжения проходит через нагрузку, а меньшая часть приходит на резистор.

Для достижения требуемого значения напряжения на выходе можно использовать переменные или фиксированные резисторы. При этом использование переменных резисторов позволяет изменять значение напряжения в широком диапазоне, в то время как фиксированные резисторы обеспечивают более стабильные и предсказуемые значения напряжения.

Важно отметить, что при использовании метода регулирования напряжения посредством резистора возникает некоторое потеря мощности на резисторе, что может быть нежелательным в некоторых приложениях. Также необходимо тщательно выбирать сопротивление резистора и правильно подобрать его параметры в соответствии с требованиями схемы и нагрузки.

Что такое метод регулирования напряжения с помощью транзистора?

Транзистор — это полупроводниковый прибор, который может управлять током и напряжением в электрической цепи. В случае регулирования напряжения, транзистор используется как усилитель сигнала и регулятор электрического напряжения.

Принцип работы метода регулирования напряжения с помощью транзистора основан на управлении током в выходной цепи путем изменения его базового тока. Когда базовый ток изменяется, изменяется и усиление транзистора, что приводит к изменению выходного напряжения.

Для регулирования напряжения в цепи с помощью транзистора используются специальные схемы, такие как схема с общим эмиттером или схема с общей базой. В зависимости от требуемого диапазона регулирования, можно использовать разные типы транзисторов и добавлять дополнительные компоненты в цепь.

Преимущества метода регулирования напряжения с помощью транзистора включают высокую эффективность, точность и стабильность регулирования. Также этот метод обладает небольшими габаритами и низкой стоимостью компонентов, что делает его привлекательным для применения в различных устройствах и схемах.

Метод регулирования напряжения с помощью транзистора широко используется в различных областях, включая промышленность, электронику, автомобильную промышленность и домашнюю электронику. Он позволяет регулировать напряжение в электрических цепях с высокой точностью и надежностью, что способствует эффективной работе различных устройств и оборудования.

Как происходит регулировка напряжения через преобразователь постоянного тока?

Процесс регулировки напряжения через преобразователь постоянного тока можно разделить на несколько основных этапов:

1. Модуляция ширины импульсов (PWM)

На первом этапе сигнал переменного напряжения с постоянной амплитудой и частотой преобразуется в сигнал с изменяемой шириной импульсов (PWM — Pulse Width Modulation). Для этого применяются специальные устройства управления, которые регулируют длительность импульсов в зависимости от заданного напряжения на выходе источника питания.

2. Фильтрация и стабилизация

На следующем этапе, сигнал с изменяемой шириной импульсов проходит через фильтр, который сглаживает его и удаляет периодические колебания. Затем, полученный сигнал поступает на стабилизационную цепь, которая контролирует и регулирует выходное напряжение по заданному значению. Для этого используются различные стабилизаторы, например, ШИМ-контроллеры и операционные усилители.

Благодаря процессу модуляции ширины импульсов и последующей фильтрации и стабилизации сигнала, преобразователь постоянного тока позволяет регулировать выходное напряжение в широком диапазоне. Это является неотъемлемой частью многих устройств и систем, где требуется точное и стабильное напряжение для работы электроники, например, в компьютерах, мобильных устройствах и электродвигателях.

Какой эффект достигается при использовании диодного моста для регулирования напряжения?

При использовании диодного моста для регулирования напряжения постоянного тока достигается эффект выпрямления. Диодный мост состоит из четырех диодов, соединенных в определенной последовательности. Он служит для преобразования переменного тока в постоянный, снижения напряжения или регулирования его уровня.

Диоды в диодном мосте обеспечивают одностороннюю проводимость тока, благодаря чему переменный ток преобразуется в пульсирующий постоянный ток. Этот пульсирующий постоянный ток содержит составляющую постоянного напряжения, которую можно регулировать при помощи компонентов, таких как резисторы или конденсаторы.

Использование диодного моста позволяет получить стабильное постоянное напряжение на выходе, что особенно полезно при питании электронных устройств. Благодаря этому эффекту электрическая энергия может быть эффективно использована для работы устройств и обеспечения их стабильного и надежного функционирования.

Как регулирование напряжения постоянного тока осуществляется с помощью автотрансформатора?

При использовании автотрансформатора для регулирования напряжения постоянного тока, сначала необходимо подключить источник постоянного напряжения к автотрансформатору. Затем с помощью регулировочного механизма изменяется соотношение числа витков на входной и выходной обмотках, что приводит к изменению выходного напряжения.

Регулирование напряжения постоянного тока с помощью автотрансформатора имеет несколько преимуществ. Во-первых, автотрансформаторы являются более компактными и легкими по сравнению с другими способами регулирования напряжения. Во-вторых, они обеспечивают более точное регулирование, поскольку позволяют изменять напряжение с большей точностью.

Однако использование автотрансформатора для регулирования напряжения постоянного тока требует осторожности, так как при неправильном подключении или неправильном использовании может возникнуть опасность поражения электрическим током. Поэтому перед использованием автотрансформатора рекомендуется ознакомиться с инструкцией и соблюдать все меры предосторожности.

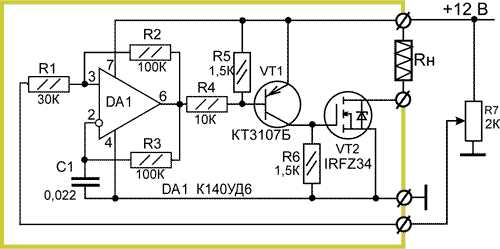

Каким образом диммер регулирует напряжение постоянного тока?

Основной принцип работы диммера заключается в изменении ширины импульсов постоянного тока, подаваемого на нагрузку. Этот процесс называется широтно-импульсной модуляцией (ШИМ). Диммеры постоянного тока обычно используют две основные методики ШИМ: сегментный и плавный диммер.

Методика	Описание
Сегментный диммер	Сегментный диммер изменяет ширину импульсов путем управления скоростью включения и выключения ключевых диодов. Чем дольше ключевой диод включен, тем больше энергии поступает на нагрузку, что приводит к увеличению напряжения. Путем изменения времени включения и выключения диодов, диммер регулирует яркость освещения или мощность прибора.
Плавный диммер	Плавный диммер использует технику широтно-импульсной модуляции (ШИМ) для регулировки напряжения постоянного тока. Этот метод заключается в изменении ширины импульсов модуляции, пропорционально желаемому уровню яркости или мощности. Плавный диммер предлагает более плавное и регулируемое изменение яркости или мощности по сравнению с сегментным диммером.

Диммеры постоянного тока обладают рядом преимуществ. Они позволяют экономить энергию, увеличивая или уменьшая мощность подключенной нагрузки. Кроме того, диммеры обеспечивают более гибкое управление и создают комфортные условия освещения или работы с электроприборами.

Как выполняется регулирование напряжения через переменный резистор?

Таким образом, поворотом подвижного контакта потенциометра можно увеличить или уменьшить сопротивление в цепи, контролируя тем самым напряжение, которое передается нагрузке. Такой метод регулирования напряжения постоянного тока является достаточно простым и эффективным.

Как работает регулирование напряжения с помощью стабилизатора постоянного тока?

Основная задача стабилизатора постоянного тока – поддерживать постоянное значение напряжения на выходе, несмотря на изменения во входном напряжении или нагрузке. Для этого стабилизатор обычно оснащен комплексом электронных схем и устройств, которые контролируют и регулируют напряжение, поддерживая его на заданном уровне.

Основной элемент стабилизатора – это регулирующий усилитель, который осуществляет контроль и регулирование напряжения. Он использует обратную связь для постоянного измерения выходного напряжения и сравнения его с эталонным значением. Если выходное напряжение отличается от заданного, регулирующий усилитель корректирует его путем изменения своего выходного сигнала.

Помимо регулирующего усилителя, стабилизаторы постоянного тока могут содержать другие компоненты, такие как компенсационные конденсаторы или фильтры, которые позволяют снизить шумность на выходе и улучшить качество выходного напряжения.

Обычно стабилизаторы постоянного тока могут работать в широком диапазоне входных напряжений и нагрузок, обеспечивая стабильное выходное напряжение в пределах заранее заданного диапазона значений. Они широко применяются в различных областях, где требуется стабильное напряжение, например, в электронике, энергетике, промышленности и медицине.

Что такое импульсное регулирование напряжения постоянного тока и как оно осуществляется?

Основными элементами для осуществления ИРНПТ являются ключ и фильтр. Ключ выполняет функцию переключения энергии постоянного тока: он периодически открывается и закрывается. Фильтр, в свою очередь, позволяет сгладить выходное напряжение и устранить пульсации.

Принцип работы импульсного регулирования напряжения постоянного тока:

1. Ключ находится в открытом состоянии, ток проходит через фильтр к нагрузке, и выходное напряжение равно исходному.

2. Ключ переключается в закрытое состояние, ток прекращается, но фильтр сохраняет энергию.

3. Когда ключ открывается снова, фильтр передает сохраненную энергию нагрузке, что позволяет поддерживать стабильное выходное напряжение.

Преимущества импульсного регулирования напряжения постоянного тока:

1. Высокая эффективность: благодаря периодическому отключению подачи энергии можно достичь высокой степени эффективности системы.

2. Компактность устройства: использование импульсного регулятора позволяет создавать более компактные и легкие устройства, так как не требуется использование крупных трансформаторов.

3. Возможность регулирования: ИРНПТ позволяет легко изменять выходное напряжение путем изменения времени, в течение которого ключ находится в открытом или закрытом состоянии.

Таким образом, импульсное регулирование напряжения постоянного тока является эффективным и удобным методом для регулирования выходного напряжения, который находит применение во многих областях, таких как электроника, автоматизация и энергетика.

На что следует обратить внимание при выборе метода регулирования напряжения постоянного тока?

Также следует обратить внимание на точность регулирования напряжения. В зависимости от конкретной задачи, возможно потребуется достижение высокой точности напряжения. При выборе метода необходимо учитывать его возможность обеспечить требуемую точность.

Эффективность

Одним из факторов, заслуживающих особого внимания, является эффективность выбранного метода регулирования напряжения. Некоторые методы могут быть более эффективными с точки зрения энергопотребления, чем другие, что может быть важным при построении энергосберегающих систем.

Стабильность и надежность

Стабильность и надежность метода регулирования напряжения также являются критическими факторами при выборе. Некоторые методы могут обладать большей стабильностью и устойчивостью к внешним воздействиям, что может быть важно для надежной работы системы в различных условиях.

Важно также учитывать стоимость и сложность реализации выбранного метода. Некоторые методы могут быть экономически более выгодными или проще в плане конструкции и настройки. Все эти аспекты следует учитывать при выборе метода регулирования напряжения постоянного тока в конкретной ситуации.
